一、什么是RAID

磁盘阵列的全名;Redundant Arrays of Inexpensive Disk;RAID;;中文简称是独立冗余磁盘阵列。

RAID可以通过技术;软件或者硬件;将多个独立的物理硬盘整合成为一个较大的硬盘组;逻辑硬盘;;用户可以对它进行分区;格式化

这个逻辑硬盘功能除了存储之外;它还具有数据保护的功能;提供数据备份技术;

RAID技术分为几种不同的等级;分别可以提供不同的速度;安全性和性价比。根据实际情况选择适当的RAID级别可以满足用户对存储系统可用性、性能和容量的要求

整个RAID由于选择的级别;level;不同;而使得整合后的硬盘读写性能上有些不同

常用的level有以下几种常用的RAID级别有以下几种:RAID0;RAID1;RAID5;RAID6 ,RAID1;0等

二、常用的RAID级别

;一;、RAID 0磁盘阵列介绍

RAID 0连续以位或字节为单位分割数据;并行读/写于多个磁盘上因此具有很高的数据传输率;但它没有数据冗余!RAID 0只是单纯地提高性能;并没有为数据的可靠性提供保证而且其中的一个磁盘失效将影响到所有数据RAID 0不能应用于数据安全性要求高的场合

Linux之-RAID配置

;二;、RAID 1磁盘阵列介绍

通过磁盘数据镜像实现数据冗余;在成对的独立磁盘上产生互为备份的数据当原始数据繁忙时;可直接从镜像拷贝中读取数据;因此RAID 1可以提高读取性能RAID 1是磁盘阵列中单位成本最高的;但提供了很高的数据安全性和可用性。当一个磁盘失效时;系统可以自动切换到镜像磁盘上读写;而不需要重组失效的数据

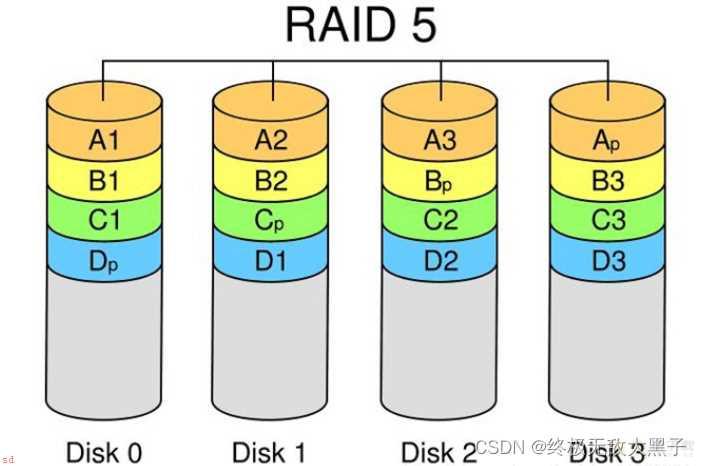

;三;、RAID 5磁盘阵列介绍

N;N>=3;块盘组成阵列;一份数据产生N-1个条带;同时还有1份校验数据;共N份数据在N块盘上循环均衡存储N块盘同时读写;读性能很高;但由于有校验机制的问题;写性能相对不高
;N-1;/N磁盘利用率可靠性高;允许坏1块盘;不影响所有数据

Linux之

;四;、RAID 6磁盘阵列介绍

N;N>=4;块盘组成阵列;
;N-2;/N磁盘利用率与RAID 5相比;RAID 6增加了第二个独立的奇偶校验信息块两个独立的奇偶系统使用不同的算法;即使两块磁盘同时失效也不会影响数据的使用相对于RAID 5有更大的“写损失”;因此写性能较差 RAID配置

;五;、RAID 1;0磁盘阵列介绍

N;偶数;N>=4;块盘两两镜像后;再组合成一个RAID 0N/2磁盘利用率N/2块盘同时写入;N块盘同时读取性能高;可靠性高

Linux之

三、阵列卡

;一;、阵列卡介绍

阵列卡是用来实现RAID功能的板卡通常是由I/O处理器、硬盘控制器、硬盘连接器和缓存等一系列组件构成的不同的RAID卡支持的RAID功能不同例如支持RAlD0、RAID1、RAID5、RAID10等 RAID卡的接口类型IDE接口、SCSI接口、SATA接口和SAS接口

;二;、阵列卡的缓存

缓存;Cache;是RAID卡与外部总线交换数据的场所;RAID卡先将数据传送到缓存;再由缓存和外边数据总线交换数据缓存的大小与速度是直接关系到RAID卡的实际传输速度的重要因素不同的RAID卡出厂时配备的内存容量不同;一般为几兆到数百兆容量不等

四、RAID类型功能总结

RAID级别硬盘数量磁盘利用率是否有校验保护能力写性能RAID0NN无无单个硬盘的N倍RAID1N;偶数;N/2无允许一个设备故障需写两对存储设备;互为主备RAID5N>=3;N-1;/N有允许一个设备故障需写计算校验RAID6N>=4;N-2;/N有允许两个设备故障需双重写计算校验RAID10N>=4;偶数;N/2无允许两个基组中各坏一个N/2块盘同时写入

五、创建软 RAID 磁盘阵列

1、检查是否已安装mdadm 软件包
rpm -q mdadm
yum install -y mdadm

RAID配置

2、使用fdisk工具将新磁盘设备/dev/sdb、/dev/sdc、/dev/sdd、/dev/sde划分出主分区sdb1、sdc1、sdd1、sde1;并且把分区类型的 ID 标记号改为“fd”
fdisk /dev/sdb
fdisk /dev/sdc…四个磁盘;每个磁盘40 G

这一步前几篇文章有详细步骤;这边不做更多介绍;注意的地方就是创建的磁盘类型;选择fd类型

3、创建 RAID 设备

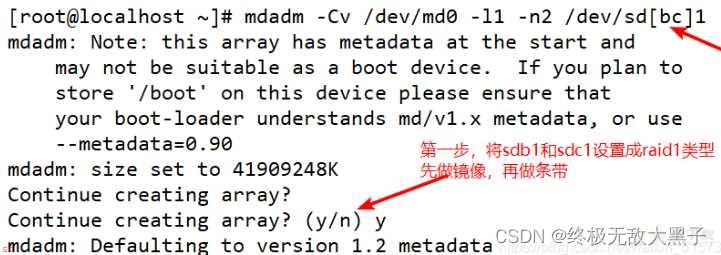

#创建RAID10;先做镜象;再做条带;
mdadm -Cv /dev/md0 -l1 -n2 /dev/sd[bc]1
mdadm -Cv /dev/md1 -l1 -n2 /dev/sd[de]1
mdadm -Cv /dev/md10 -l0 -n2 /dev/md0 /dev/md1

-C;表示新建;
-v;显示创建过程中的详细信息。
/dev/md0;创建 RAID5 的名称。
-a yes;–auto;表示如果有什么设备文件没有存在的话就自动创建;可省略。
-l;指定 RAID 的级别;l5 表示创建 RAID5。
-n;指定使用几块硬盘创建 RAID;n3 表示使用 3 块硬盘创建 RAID。
/dev/sd[bcd]1;指定使用这四块磁盘分区去创建 RAID。
-x;指定使用几块硬盘做RAID的热备用盘;x1表示保留1块空闲的硬盘作备用
/dev/sde1;指定用作于备用的磁盘
