•理解路由协议的工作原理;
•掌握在路由器上如何配置RIP 路由协议。
RIP(Routing Information Protocol,路由信息协议;是一种内部网关协议;IGP;;是一种动态路由选择协议;用于自治系统;AS;内的路由信息的传递。RIP协议基于距离矢量算法;Bellham-Ford;;DistanceVectorAlgorithms;;使用“跳数”(即metric)来衡量到达目标地址的路由距离
RIP使用request和response这两种报文来交互信息。
;1;路由器启动时;RIP协议在接口上发送request报文;等待相邻路由器的request和response;并予以应答;当收到response时;利用距离矢量算法进行路由更新。
;2;路由器周期性发送response;定期通告本地路由信息给邻居路由器。
;3;一个路由器路由信息发生变化;会主动发送response给邻居路由器;使用触发更新;。
每一个路由器都会维护一个路由表;路由表中每一项是自己到其他路由器的距离;距离即为跳数;每经过一个路由器跳数加1;RIP规定一个路由最多保存15个路由器;所以距离;metric;只能在0-16之内;16表示无限长既不可达;所以RIP只适合使用于小型网络中;大型网络多使用OSPF。
路由器只会和相邻路由器交换自己的路由表;路由表中通常包含;目的网络;距离;下一跳路由器。它们之间每隔30s就会交换一次;然后根据接收的路由表来判断是否要更新自己的路由表;若180s没有接收到交换信息;那么就判定这个相邻路由器不可达;并在路由表中将距离置为16。
经过n次的路由表交换后;每个路由器都知道自己到达当前AS内任意一个路由器的最短距离和下一跳;这个过程叫做收敛。
三个定时器;
更新定时器;路由器每隔30s就会发送更新信息。为了防止同一时间所以的路由器发送;添加了5s的偏移;在[25;35]之间取值。
过期定时器;在180s没有收到该路由项的任何信息;就将其设为不可达。
刷新定时器;一条记录失效后不会立即删除;而是等待指定时间后删除。
收到其他路由器发来的RIP报文后;执行以下步骤;
若路由表中没有对应的目的网络表项;就直接将此表项填入到路由表中。
将所有路由项都先加一;若路由表中存在对应的目的网络表项;同时下一跳相同;直接将路由表中的更新;网络可能会改变;应该使用最新的;。下一跳不相同;就会和路由器中的距离进行比较;若大于路由表中的则不做处理;若小于就执行更新。
若180s还没有收到邻居路由器的路由表;就将这个邻居路由表的距离设为16;不可达。
每隔30s就会循环这个步骤。若使用触发更新;既当跳数发送变化时;路由器就会发送response更新信息;这样可以加快收敛速度。

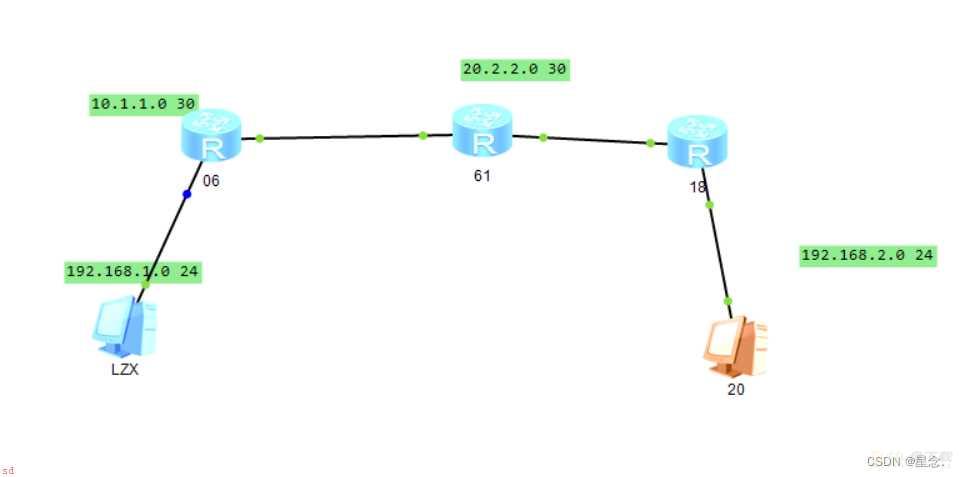

实验拓扑图如上所示;有两个PC和三个路由器组成。路由器的两个网段是10.1.1.0和20.2.2.0。

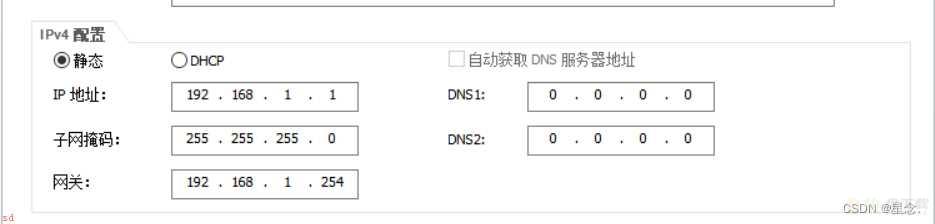

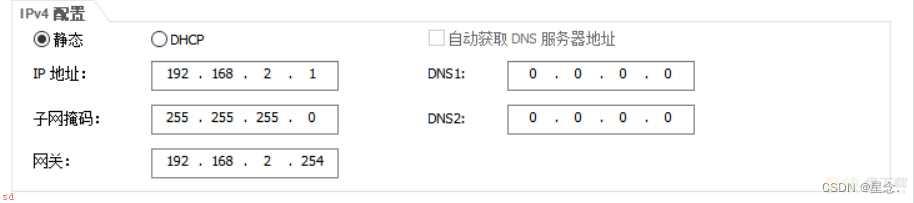

两个PC的基础配置如下;
第一个的ip为192.168.1.1 第二个的ip为192.168.2.1。

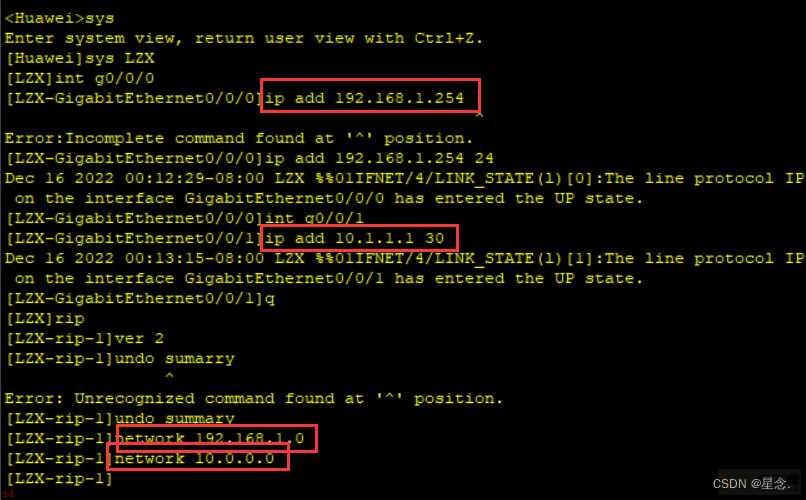

接下来进行rip的配置。对于第一个路由器;我们把10.0.0.0加进network;还有PC的的网段192.168.1.0.具体如下;
这里我们把做端地址设置为子网掩码;右端地址因为有两个口;所以两个地址就够了这里我们设置为10.1.1.1 30.

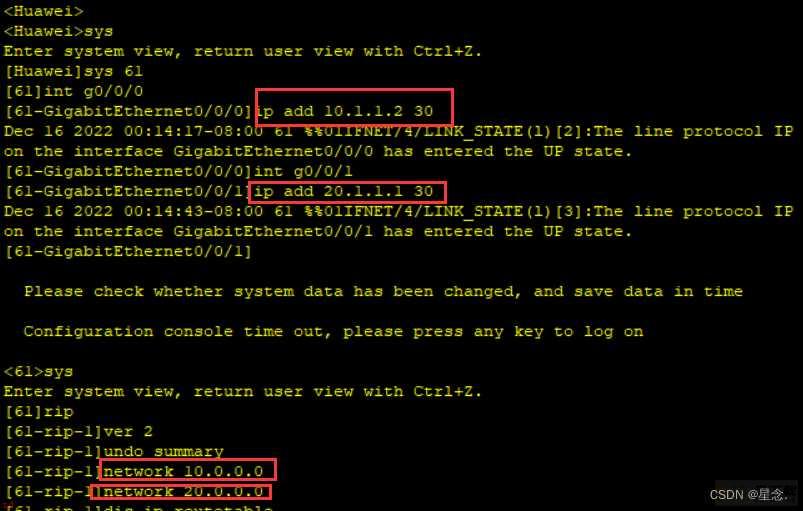

同理我们进行第二个路由器设置;
这里不同的是加入network的是10.0.0.0和20.0.0.0。其余地址设置仿照第一个路由器的设置进行。

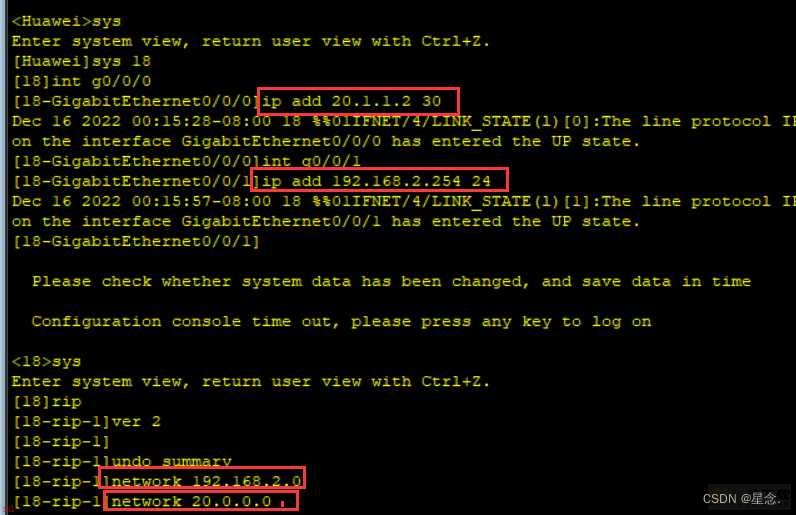

同理第三个路由器;
第三个路由器连接另一台电脑和第二个路由器;所以network加入的是192.168.2.0和20.0.0.0两个网段。
以上配置完成;我们进行查看路由表;以第三个路由器为例;
这里明显可以看到 当目的地址是192.168.1.0网段的时候有两跳;使用的是rip协议;当访问的是10.1.1.0/30网段的时候;有一条.
接下来进行ping 操作。结果如下;
这里可以看到实验成功。
这里可以看到 在进行访问的时候是使用了rip协议。实验成功;
