橄榄山快模最新版-橄榄山快模建模插件BIM工具 v6.2

橄榄山快模是一款基于Revit平台的BIM软件，支持面抹灰、拾面生墙纸、墙上开洞、楼梯创建、主梁切分次梁等功能，用户可以实现自动建模等操作。橄榄山快模可以方便用户实现自动建模、快速建模等操作，增加了新的风口翻模、设备翻模以及实用的智能翻弯工具等内容。快速创建三维建筑模型，橄榄山快模并在短时间内将DWG图纸信息自动转换成Revit三维模型。大大提高图纸到模型的转换率。

橄榄山快模最新版

橄榄山快模功能介绍

将天正DWG文件中的主要构件：轴线，轴线编号，墙，门窗(含门窗编号，门窗开启方向)，柱子(含异形柱)，房间转成Revit模型对象。T5(含)以上格式的图纸中这些对象的成功转换率特别高。其它建筑构件(如阳台，楼板)尚不能转成Revit模型。
实现快速将建筑DWG图纸转换成Revit 三维模型，中等规模的建筑，转换一个楼层总共只需要2~3分钟时间。
可以交互的方式定位转换后的构件在Revit模型中的位置
可以指定只在Revit里面生成部分构件.
楼层和墙柱高度在Revit翻模时使用给定的上下楼层确定构件的楼层和高度
操作非常方便，即使没有Revit使用经验，按照我们这里的步骤说明也可以轻松将DWG生成Revit模型。
用户可以自定义需要导出的管道树的范围(通过选择管道树的起点来实现)
对于没有标注管径的管段，程序根据喷头负荷，自动根据指定规范(轻度危险，终端危险)来计算管道直径
在Revit里面生成的管道是能自动连接的。(用户可以指定自定义管件)
可以自动翻出上翻和下翻喷头和立管。
速度非常快，上万平米的一层地下室，3-4分钟就可以完成全部翻模。

橄榄山快模软件亮点

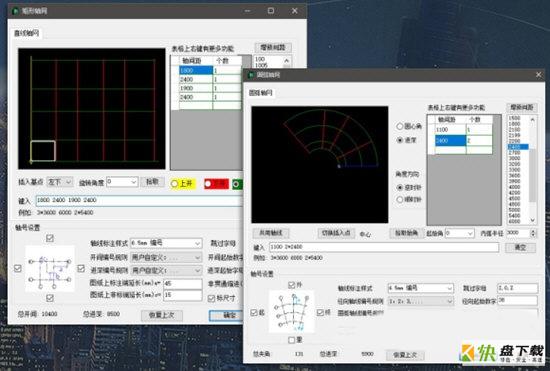

轴网工具：简单易用，多种轴网创建方式（支持弧形和矩形），让轴网创建和修改工作变得更简单。
　　批量生成构件：利用轴线、模型线等批量生成墙、柱、梁等构件，强大的自定义选项让构件布置随心所欲。
　　模型批量修改工具：万能刷、柱断墙、切墙柱、梁齐斜板、墙齐梁板等工具的提供，只需简单几步操作，批量完成参数调整、墙体自动对齐到梁底板底，梁自动对齐到斜板，调整效率成倍提高。大部分工具都支持链接模型，让专业协调从此不再成为难题。
　　房间工具：批量按照楼层来布置房间，配合房间的属性刷工具快速完成房间绘制，标注居中和三维房名让房间布置看起来更加美观形象。
　　视图工具：指定区域单独显示，让复杂节点位置显示更加清晰，构件关系更加明了；隐藏不必要的选项卡，让你的工作界面简洁、清新。

橄榄山快模软件优势

一、支持Revit2018
1. 橄榄山快模版率业界之先支持即将发布的Revit2018版本，是中国第一个支持Revit2018的综合bim软件。Revit2018的部分功能的速度相比之前版本速度大幅度提升，我们测试碰撞检查速度是2倍以上。
请用管理员身份运行橄榄山快模桌面快捷方式(具体办法：橄榄山快捷键上鼠标右键->属性->兼容性选项卡->以管理员运行这个程序)即可启动Revit2018下的橄榄山快模
新增快模BIM机电模块
二、全新的强大风系统翻模
1. 新增风管翻模，支持鸿业、天正图纸，支持自定义选择翻模系统、支持管道自动连接、支持自动识别标注文字调整管道高度等;
2. 新增风口翻模，支持生成以立管方式与风管连接风口，并自动生成立管、支持生成与风管贴合的风口，并自动计算和调整风口高度;
3. 新增附件翻模
4. 新增设备翻模
三、线管打断(支持水管、风管、桥架、线管)
1. 新增两点打断，对指定管段按照指定位置进行打断，并对指定管段自动进行删除;
2. 新增长度打断，按照指定距离对管道进行打断，自动对打断后的管道进行连接;
四、线管避让(支持水管、风管、桥架、线管)
1. 新版智能翻弯工具，功能更加强大，操作更加便捷;增加按照指定距离进行翻弯，优化操作逻辑;
2. 新增升降连接件工具，对指定连接件按照指定距离进行调整，与之关联管道按照指定起点进行翻弯，快速调整管线;
五、线管连接(支持水管、风管、桥架)
1. 新增两管连接工具，对指定的两根管道进行自动连接，支持具有高差的垂直、共线的管道自动连接，支持同一平面内共线、垂直的管道自动连接，支持立管与指定管道进行连接等;
2. 新增三管连接工具，对在同一水平面内的管道进行自动连接;
3. 新增四管连接工具，对在统一水平面内的管道进行自动连接;
六、碰撞报告和净空分析
1. 新增计算净高工具，自动对指定区域内的指定类型构件进行净高计算，计算完成后自动对指定区域进行净高标识;
2. 新增查找低于净高构件工具，在指定高度内查找是否有不符合要求的指定类型构件，程序会自动进行统计并显示该构件;
3. 新增碰撞报告工具，对模型中指定构件类型进行碰撞检查，检查完成后支持查找、标识碰撞构件，同时支持将碰撞报告导出为excel文件，软件全自动将碰撞构件进行平面以及三维截图后导出为图文并茂的word文档，便于对模型、图纸进行记录和修改;碰撞报告模板用户可以自己修改达到本单位的格式要求。
七、建筑翻模
1. 增强门窗类型的批量指定功能，可以根据指定的族类型，自定义创建与读取到的门窗对应的门窗类型，自动带入编号;
八、结构翻模
1. 增加了自定义族的选择方式，支持选择当前样板文件中的柱子/梁族类型;
2. 对于异形柱，更好的支持了T形柱、L形柱，优化了异形柱命名规则;
3. 修复了旧版本中异形柱族材质与结构材质参数重复指定的问题;
4. 支持自动将梁跨数带入到“梁编号”参数中，满足万达模型数据要求;
5. 优化了对柱子与梁的指定规则命名功能;
九、快速楼层轴网工具
1. 提供了轴号恒显工具设置功能，可自定义设置轴号的显示样式;
2. 新增三维轴线工具，可以将平面视图中轴网以模型线和三维文字的方式显示在三维视图下，便于查看构件定位。
十、快速生成构件
1. 新增梁下建墙工具，支持快速在梁下生成指定类型墙体，便于斜梁位置的墙体的快速创建
模型批量修改工具
2. 强化了“梁齐斜板”工具，支持选择对齐到板底，支持自动拆分梁;
3. 强化了“编辑梁”工具，支持自动将标注中的跨数带入到“梁编号”参数中;
