LSI系列芯片Raid卡配置raid1管理方法

时间:2019-12-17 11:18:04人气:作者:快盘下载我要评论

服务器不管哪个厂家,哪个品牌,一般都是使用lsi芯片的raid卡。常见的都是Inspur 2008/2108 Raid卡、LSI 9240/9260/9261/ 9271 等Raid卡。

LSI系列芯片Raid卡配置管理方法

一般启动服务器后都会有相关的提示,进入raid管理界面,显示器上会出现Ctrl -H提示,

按下Ctrl -H组合键后,自检完成就会进入Raid卡配置界面,如下图。在这里可以看到Raid卡的型号和Firmware固件版本,点击【Start】按钮进入Raid卡主页。

Adaptec

Raid卡首页叫作WebBIOS,如下图。左侧是功能菜单,右侧可以看到所有物理磁盘,本例安装了4块500G硬盘,后面所有的配置都可以在这里完成!

raid

Raid1配置方法

Raid0的配置过程与Raid1大致相同,唯一不同是在选择Raid级别这一步选择Raid0即可。

在WebBIOS主页点击【Configuration Wizard】,打开配置向导

磁盘阵列

选择【Add Configuration】,点击【Next】下一步

raid

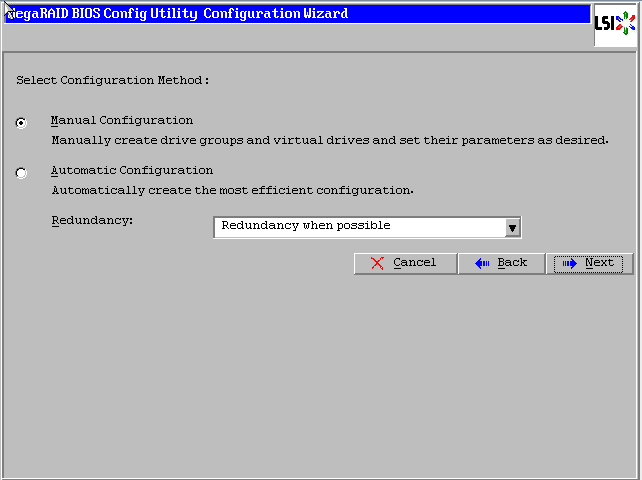

选择【Manual Configuration】,点击【Next】下一步

raid

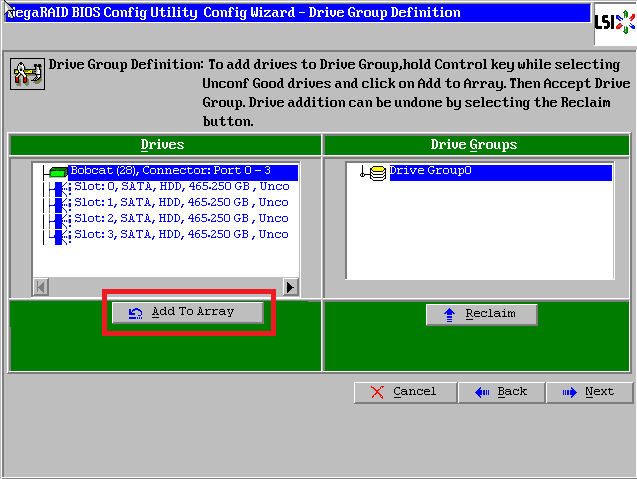

左侧方框内可以看到所有未使用的硬盘。因为要做Raid1,我们选择前两块,然后点击下方的【Add to Array】将其加入到右侧方框内。

磁盘阵列

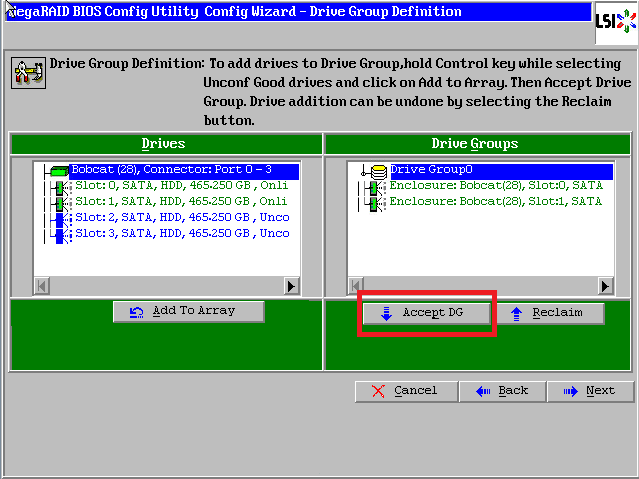

点击【Accept DG】,创建磁盘组

Adaptec

点击【Next】下一步

磁盘阵列

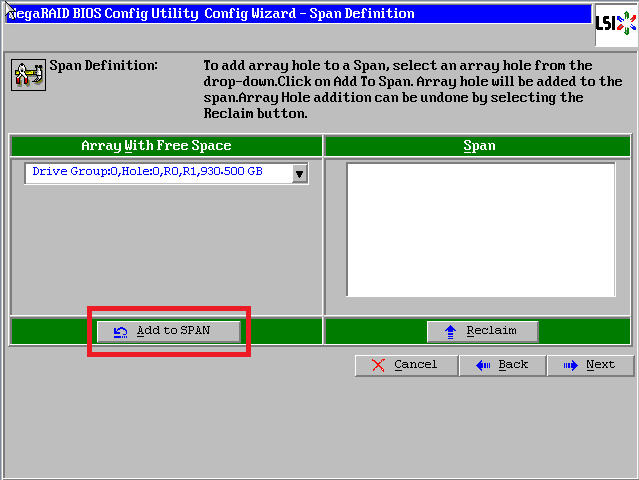

点击【Add to SPAN】,将刚才创建好的磁盘组加入到右侧方框内

磁盘阵列

点击【Next】下一步

磁盘阵列

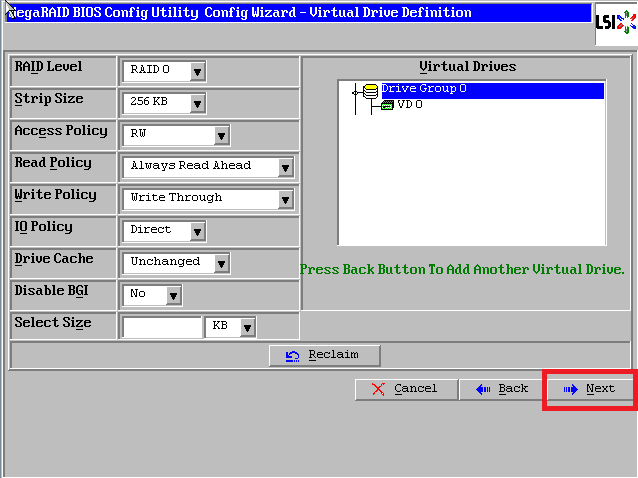

阵列参数配置:第一个参数”Raid Level”选择Raid1,其余保持默认

raid

最后一个参数”Select Size”输入阵列容量大小,最大值可参考右侧绿字提示(其中R0代表做Raid0最大容量,R1代表做Raid1最大容量),完成后点击【Accept】

raid

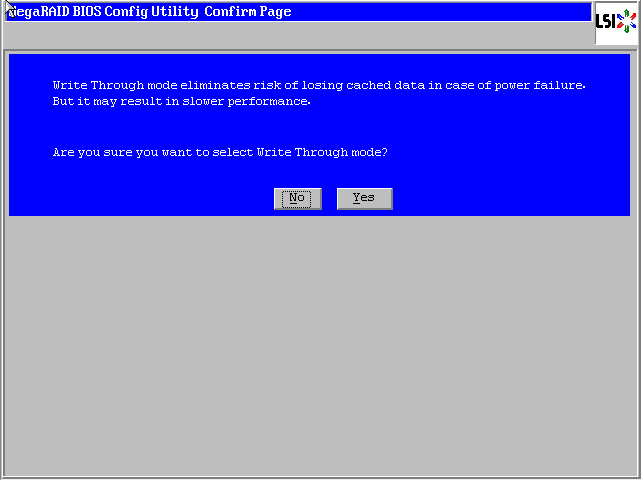

弹出的任何提示均选择【yes】

Adaptec

回到配置页面,点击【Next】下一步

Adaptec

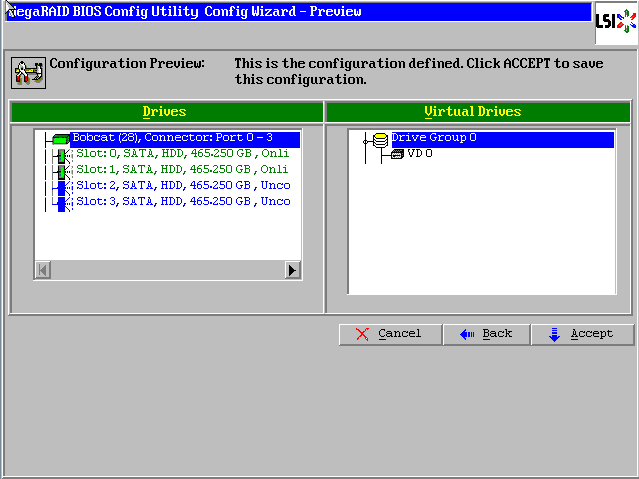

点击【Accept】配置完成!

Adaptec

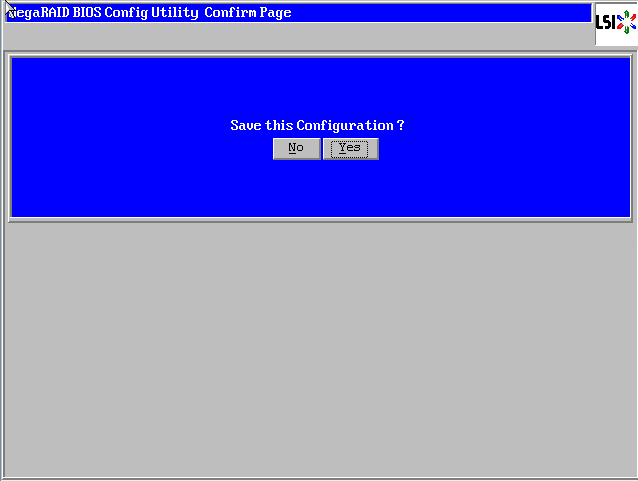

提示保存,选择【yes】

Adaptec

(依Raid卡型号不同,有些可能没有此功能,如没有请跳过此步)提示SSD缓存,选择【Cancel】

Adaptec

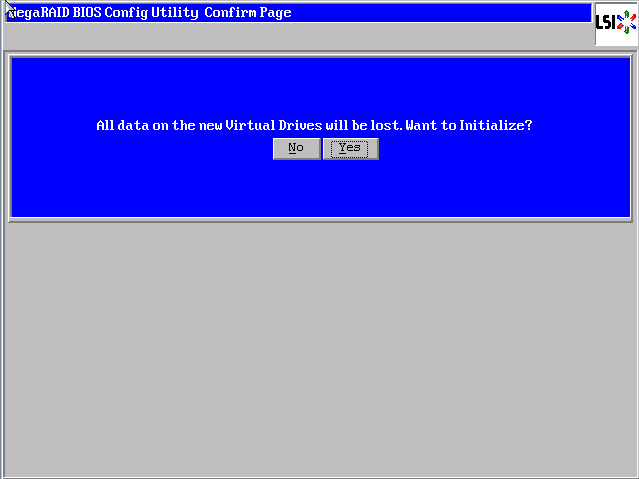

提示初始化,选择【yes】

raid

正在初始化,能看到百分比进度条(速度较快,可能一闪而过)

Adaptec

初始化完成!点击【Home】返回首页

Adaptec

阵列配置完成!

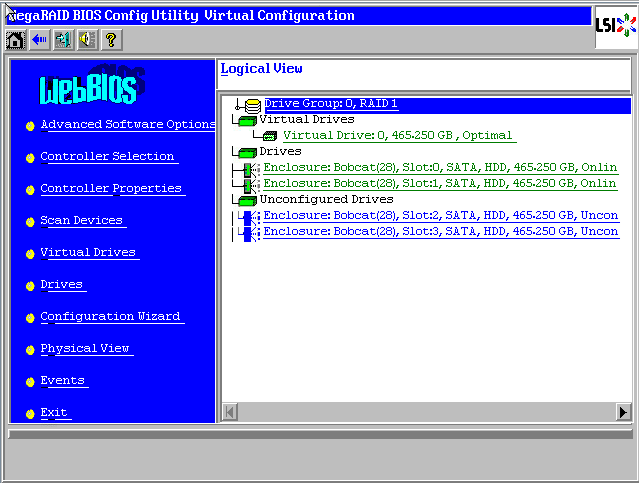

Raid1状态显示”Optimal”表示正常,Drives显示两块硬盘绿色Online正常,如果还有其它未使用的硬盘,会在unconfigured Drives下面蓝色显示。

raid

未使用的硬盘可以继续创建阵列,也可以配置成热备盘

最后点击【Exit】退出,然后【Ctrl-Alt-Delete】组合键重启服务器!
