分布式系统环境的搭建部署

时间:2020-01-14 15:03:03人气:作者:快盘下载我要评论

该教程主要是讲解分布式系统环境的搭建部署。涉及了大量的服务安装调试内容。所用到的软件基本是现在主流的分布式系统常用软件。虽然小编没有照着部署一边,但是看作者写的如此详细,还是收藏一吧。

一、

系统架构

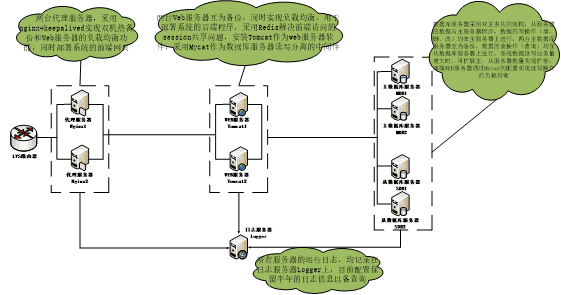

本系统的环境部署和配置主要分为三大块:前端,后端,数据库,图一所示

分布式系统环境的搭建部署

图一. 系统架构图

1.

负载均衡

开发和测试环境中,负载均衡由两台代理服务器,采用nginx+keepalived实现双机热备份和Web服务器的负载均衡。在生产环境中由医院提供的F5服务器做负载均衡。

2.

Web服务器

两台Web服务器互为备份,同时实现负载均衡,用于部署系统的后端程序,采用Redis解决前端访问的session共享问题,安装Tomcat作为Web服务软件,采用Mycat作为数据库服务器读写分离的中间件。

3.

数据库服务器

数据库服务器采用双主从结构,从服务器的数据与主服务器同步,数据的写操作(增删改)均在主服务器上进行,两台主数据库服务器互为备份,数据库的读操作(查询)均在从数据库服务器上进行,系统数据读写业务量增大时,可扩展住、从服务器数量实现扩容,前端Web服务器同过Mycat的配置实现读写操作的负载均衡。

二、

项目环境搭建

1.

前端 1.1负载均衡

生产环境系统中负载均衡由医院方提供F5服务器做负载均衡

1.2 前端技术框架----Vue.js(开发环境搭建) 1.2.1 node.js安装

1.进入Node.js官网:https://nodejs.org/en/,选择下载并安装Node.js(需较新版本)

2.验证Node.js是否安装好,在windows下,win+r召唤出运行窗口,输入cmd打开命令行窗口。输入node -v即可得到对应的Node.js版本。

3.安装cnpm

执行命令

npm install -g cnpm --registry=https://registry.npm.taobao.or

 使用npm的国内镜像(npm 国内镜像 https://npm.taobao.org/)cnpm 命令代替默认的npm命令,增加依赖包加载速度且避免资源限制

1.2.2 cnpm安装脚手架vue-cli

在命令行中运行如下命令,安装脚手架。图4所示

 npm install -g @vue/cli

1.2.3 构建vue项目

在命令行中键入vue create demo (demo是项目名) 即可完成创建

1.2.4 项目启动

cd到demo(项目)目录,先执行cnpm install 安装依赖,然后执行npm run serve,即可启动项目,浏览器中输入localhost:8080出现以下页面说明启动成功。

2.

后台 2.1 tomcat服务器 2.1.1下载与安装

1.cd到/usr/local目录 执行 如下命令下载tomcat压缩包(如图6所示)

wget https://archive.apache.org/dist/tomcat/tomcat-8/v8.5.39/bin/apache-tomcat-8.5.39.tar.gz

2.执行如下命令,命令解压tomcat压缩包,完成安装。

tar -zxvf apache-tomcat-8.5.39.tar.gz

2.1.2 配置

1. 创建systemctl管理tomcat的配置文件 vim /lib/systemd/system/tomcat.service

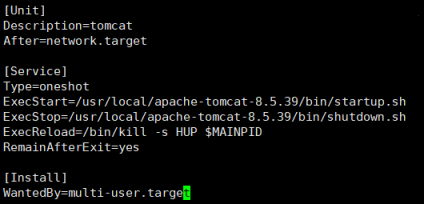

  2. 配置文件样例, 图8所示。

负载均衡

图8. 配置文件样例

  3. 启动服务

systemctl start tomcat.service

4. 查看服务状态

systemctl status tomcat.service

5. 开机启动

systemctl enable tomcat.service

重启之后再查看服务状态已经启动

(注意:由于系统架构采用两台服务器并实现负载均衡,所以两台服务器tomcat安装配置完全一致)

2.2 Redis安装与配置

提出问题:在分布式系统中需要使用多台服务器,用户在客户端第一次发送登录请求(假定一次登陆成功),nginx负载均衡分配到服务器1,服务器1中生成session,并且响应客户端,客户端中存储了此session。接下来用户再次发送请求,就会产生以下两种情况:

① nginx将请求分配给服务器1,服务器检测到有此用户的session,响应客户端;

② nginx将请求分配给服务器2,服务器检测不到此用户的session,无法响应客户端,此时就会报错。

即:一个请求,有时可以得到响应,有时得不到响应。

解决问题:采用redis实现session共享。实现原理如下图所示,用户登录之后会将session写入redis中,再次发送请求时,服务器2就会从客户端发送过来的session中获取sessionId,再用sessionId从redis中获取session。

双机热备

2.2.1 Redis安装

1. 官网下载压缩包

wget http://download.redis.io/releases/redis-4.0.6.tar.gz

2. 解压

tar -zxvf redis-4.0.6.tar.gz

3. cd到redis-4.0.6目录 执行

make

redis-4.0.6目录下会出现编译后的redis服务程序redis-server,还有用于测试的客户端程序redis-cli,两个程序位于安装目录 src 目录下。

cd 到src目录下执行如下命令

make install

3. 下面启动redis服务-----以后台进程方式启dong
修改redis.conf文件 daemonize no 改为 daemonize yes

然后执行

./redis-server /usr/local/redis-4.0.6/redis.conf

2.2.2 Redis配置

1. 开机自启动

执行

vim /etc/systemd/system/redis-server.service

添加如下内容

[Unit]
Description=Redis Server Manager
After=syslog.target
After=network.target
[Service]
Type=simple
User=redis
Group=redis
PIDFile=/var/run/redis_6379.pid
ExecStart=/usr/local/redis/redis-server /usr/local/redis/redis.conf
ExecStop=/usr/local/redis/redis-cli shutdown
Restart=always
[Install]
WantedBy=multi-user.target

保存退出执行如下指令,完成开机自启配置

systemctl daemon-reload
systemctl start redis-server.service
systemctl enable redis-server.service

3.数据库 3.1安装mysql5.7

3.1.1

卸载centos7自带的MariaDB

执行

rpm -qa|grep mariadb
rpm -e mariadb-libs-5.5.56-2.el7.x86_64 –nodeps

3.1.2 添加Mysql yum仓库

下载命令

curl -LO http://dev.mysql.com/get/mysql57-community-release-el7-11.noarch.rpm

下载后执行

yum localinstall mysql57-community-release-el7-11.noarch.rpm

3.1.3 安装Mysql服务

1. 执行 命令完成安装

yum install mysql-community-server

3.1.4 mysql自启动配置

vim /etc/rc.local

添加service mysqld start即可

图12所示

keepalived

图12 mysql自启动

3.1.5其他配置

1.修改密码

查到密码 grep 'temporary password' /var/log/mysqld.log
修改密码ALTER USER test@'%' IDENTIFIED BY '123456';

2. 开启远程连接端口

执行  firewall-cmd --zone=public --add-port=3306/tcp --permanent 开放3306端口
执行  firewall-cmd --reload 重启防火墙
执行  firewall-cmd --list-port 查看已开放的端口

3.2 Mysql主从服务器配置

主从关系说明:mysql服务器由两台主服务器(master1--71,master2--76)和两台从服务器(slave1--72,slave2--77)组成,master1与master2互为主从,slave1为master 1的从服务器, slave2为master 2的从服务器。

3.2.1 my.cnf配置

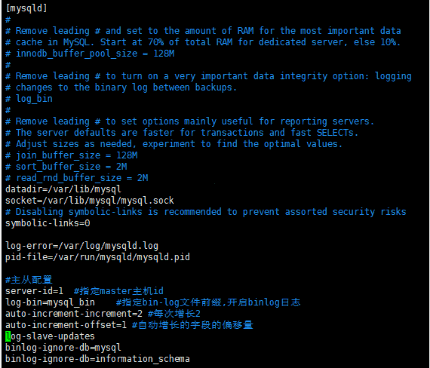

1. Master1 配置my.cnf文件 (/etc/my.cnf 下同),图14所示

负载均衡

 图14 Master1 配置my.cnf

2. Master2的my.cnf配置,图15所示

负载均衡

图15. Master2 配置my.cnf

3. Slave1配置my.cnf文件,图16所示

nginx

图16. Slave1配置my.cnf文件

4. Slave2配置my.cnf文件,图17所示

双机热备

图17 Slave2配置my.cnf文件

3.2.2 主服务器配置

1. master1配置

 A. 查看master2状态 执行命令 show master status,图18所示。

keepalived

图18. 查看master2状态

B. 执行配置命令,图19所示

change master to master_host='192.168.1.222', master_user='master2',master_password='123456',master_log_file='mysql_bin.000018',master_log_pos=154;
master_host是master1的主服务器ip
master2是master1的主服务器

keepalived

图19.  master1配置

2. master2配置

 A. 查看master1状态 执行命令 show master status,图20所示。

keepalived

图20. maste1状态

B. 执行配置命令

change master to master_host=
'192.168.1.221', #master2的主服务器ip
master_user='master1', # master1是master2的主服务器
master_password='123456',
master_log_file='mysql_bin.000028',
master_log_pos=154;

keepalived

图21. master2配置

3.2.3 从服务器配置

1. slave1配置(slave1和master2都是master1的从服务器,所以两者配置一样)图22. 所示

change master to master_host=
'192.168.1.221',
master_user='master1',
master_password='123456',
master_log_file='mysql_bin.000028',master_log_pos=154;

负载均衡

图22. slave1配置

2. slave2配置(slave2和master1都是master2的从服务器,所以两者配置一样)

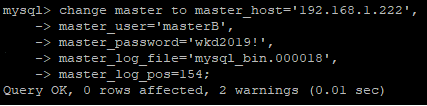

执行配置命令(图23所示)

change master to master_host=
'192.168.1.222', #slave2的主服务器ip
master_user='master2',
master_password='123456',
master_log_file='mysql_bin.000018',
master_log_pos=154;

负载均衡

图23. slave2配置

3.3 Mycat安装与配置 3.3.1 下载与安装

1.首先进入/usr/local目录 cd /usr/local

2.从官网下载mycat(图24所示)

wget http://dl.mycat.io/1.6-RELEASE/Mycat-server-1.6-RELEASE-20161028204710-linux.tar.gz

3、解压mycat压缩包

tar -zxvf Mycat-server-1.6-RELEASE-20161028204710-linux.tar.gz

3.3.2 环境配置

1. mycat文件夹授权

chmod -R 777 mycat

2.环境变量添加

vi /etc/profile

添加

export MYCAT_HOME=/usr/local/mycat

3. 使环境变量生效

source /etc/profile

4. 启动mycat

双机热备

3.3.3文件配置

1. 配置server.xml (Path:  /usr/local/mycat/conf/server.xml)  图25所示

nginx

图25. 配置server.xml

2. 配置 schema.xml  (path:  /usr/local/mycat/conf/schema.xml),图26所示

keepalived

图26. 配置 schema.xml

3.3.4 mycat自启动配置

1. 创建systemctl管理mycat的配置文件 vim /lib/systemd/system/mycat.service

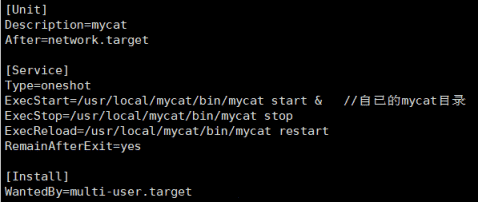

2. 配置文件样例,图27所示

keepalived

图27. 配置文件样例

3. 启动服务 s

ystemctl start mycat.service

4. 查看服务状态

 systemctl status mycat.service

5. 开机启动

systemctl enable mycat.service

重启之后再查看服务状态已经启动

三、

项目部署

1.

前端打包

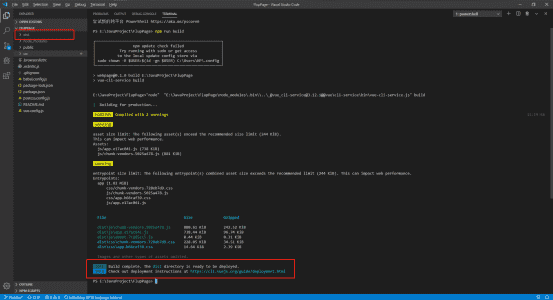

在VSCode中打开终端,执行如下命令,编译完成之后根目录下会生成dist文件夹(图31所示),将dist更名为FlupPlatformWebpage,并在vue.config.js中配置生产环境目录,使其与包名相同,配置如下。

npm run build
module.exports = {
  publicPath: process.env.NODE_ENV === 'production'
    ? '/FlupPlatformWebpage/'
    : '/'
}

keepalived

图31. 前端打包

2.

后台打包

首先在application.yml配置启动文件

spring:
  profiles:
    active: prod

然后在application-prod.yml配置文件中配置数据库连接及redis连接,详细配置如下

spring:
  datasource:
    url: jdbc:mysql://localhost:8066/yaxin?useUnicode=true&characterEncoding=utf8&useSSL=false&serverTimezone=GMT%2B8
    username: root
    password: Yaxin123456
    driver-class-name: com.mysql.jdbc.Driver
  redis:
    host: 133.0.5.65
    password: yaxin123456
    port: 6379
    database: 0
    timeout: 2400s

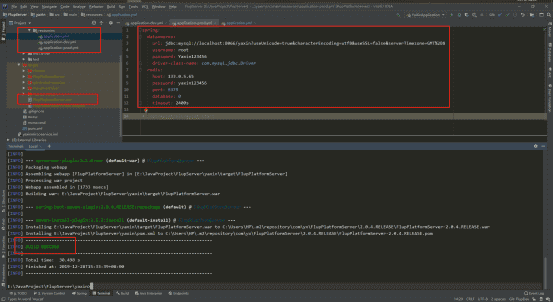

打开终端(terminal)cd到项目yaxin(module)目录,输入mvn clean install -DMaven.test.skip=true,编译完成之后会在yaxin目录下生成target目录,此目录下的FlupPlatformServer.war文件就是即将部署的war包,相关操作及配置如下图32所示。

nginx

图32. 后台打包

3.

项目部署

两个服务器都要部署
