本页面详细描述了HG8110F指示灯 状态 说明 ,HG8110F接口/按钮 功能 ,HG8110F状态编号 指示灯状态 说明 ,所有资料来自华为官方网站,准备度100%。欢迎到快盘免费下载。


HG8110F说明书下载


HG8110F接口/按钮 功能

OPTICAL 光纤接口,带有橡胶塞,用于光纤上行接入;连接OPTICAL接口处的光纤接头类型为SC/UPC

LAN 自适应以太网接口(RJ-45),用于连接计算机或者IP机顶盒的以太网接口

TEL VoIP电话接口(RJ-11),用于连接电话接口

POWER 电源接口,用于连接电源适配器或者备用电池单元

ON/OFF 电源开关

RESET 设备重启按钮。短按为重启设备;长按(大于10秒)为恢复出厂设置并重启设备


HG8110F硬件接口参数、产品功能介绍


尺寸(长 × 宽 × 高) (mm) 重量 工作环境温度 工作环境湿度 电源适配器输入 134 × 115 × 27 (V3R015C00版本及以前) 115 × 94 × 27 (V3R015C10版本以后) < 200g 0℃ ~ +40℃ 5% RH ~ 95% RH,非凝结 150V ~ 264V AC,50Hz ~ 60Hz 整机供电 静态功耗 最大功耗 接口 指示灯 11V ~ 14V DC,1A 3W 1FE + 1POTS(V3R015C00及以前) 1GE + 1POTS(V3R015C10以后) POWER/PON/LOS/LAN/TEL

HG8110F指示灯 状态 说明

POWER 绿灯常亮 电源接通

熄灭 电源断开

PON、LOS 见下表

LAN 常亮 以太网连接正常

闪烁 以太网接口有数据传输

熄灭 以太网连接未建立

TEL 常亮 已经与语音服务器建立连接

快闪(2次/秒) 已经与语音服务器建立连接且处于摘机或者振铃状态

慢闪(1次/2秒) 正在向语音服务器注册

熄灭 未与语音服务器建立连接


ont

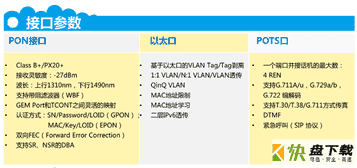

PON接口 • Class B+/PX20+ • 接收灵敏度:-27dBm • 波长:上行1310nm,下行1490nm • 支持带阻滤波器(WBF) • GEM Port和TCONT之间灵活的映射 • 认证方式:SN/Password/LOID(GPON); MAC/Key/LOID(EPON) • 双向FEC(Forward Error Correction) • 支持SR、NSR的DBA 以太口 • 基于以太口的VLAN Tag/Tag剥离 • 1:1 VLAN/N:1 VLAN/VLAN透传 • QinQ VLAN • MAC地址限制 • MAC地址学习 • 二层IPv6透传 产品功能 POTS口 • 一个端口并接话机的最大数: 4 REN • 支持G.711A/u,G.729a/b, G.722 编解码 • 支持T.30/T.38/G.711方式传真 • DTMF • 紧急呼叫(SIP 协议)

HG8110F状态编号 指示灯状态 说明

PON LOS

1 快闪 (2次/秒) 熄灭 PON终端正在尝试与上层设备建立连接

2 常亮 熄灭 PON终端与上层设备已经建立连接

3 熄灭 慢闪 (1次/2秒) PON终端未接光纤或无光信号

4 熄灭 常亮 PON终端被上层设备禁用或PON终端发光异常,请联系服务提供商

5 慢闪 (1次/2秒) 慢闪 (1次/2秒) PON终端硬件故障


HG8541


智能互联 QOS 节电 智能运维 O&M 组播 • SIP/H.248自适应 安全 • 以太端口限速 • 802.1p优先级 • SP/WRR/SP+WRR • 广播报文速率限制 • 基于VLAN,802.1p,以太端口及 其任意组合的流映射 • MAC地址过滤 • 指示灯节能 • 省电模式下,降低空闲器件的 功耗 • 变长OMCI • 主动/被动流氓ONT检测和隔离 • PPPOE/DHCP仿真测试 • 呼叫仿真/ 内、外线测试 • OMCI/Web UI • 软件双备份和回滚 • 802.1ag以太OAM • 光链路测量和诊断 • 环路检测 • IGMP v2/v3 snooping • MLD v1/v2 snooping • 快速离开 • 下行组播VLAN切换/透传/剥离 • IGMP/MLD协议报文限速



• Class B+/PX20+ • 接收灵敏度:-27dBm • 波长:上行1310nm,下行1490nm • 支持带阻滤波器(WBF) • GEM Port和TCONT之间灵活的映射 • 认证方式:SN/Password/LOID(GPON); MAC/Key/LOID(EPON) • 双向FEC(Forward Error Correction) • 支持SR、NSR的DBA
