Qucs免费版下载

Qucs免费版下载

Qucs电路模拟器下载 v0.019中文免费版

评分:4
下载地址
  • 软件大小:42.9 MB
  • 软件语言:简体中文
  • 更新时间:2019-10-05 12:56:08
  • 软件类别:杂类软件
  • 软件性质:免费软件
  • 软件厂商:未收录
  • 运行环境:Win7/8/10
  • 软件等级:
  • 官方网址:https://www.kkpan.com
  • 软件介绍
  • 软件截图
  • 猜你喜欢
  • 同类推荐
  • 相关文章

对于学习物理的朋友来说,电路设计是非常重要的一个环节,看再多的书也不如实战效果好,Qucs是一款功能强大的、开源的电路模拟器,软件提供了图形化的操作界面,软件支持各种电路仿真类型,包括直流,交流, S参数,和谐波平衡分析。不管是交流、谐波平衡分析等,都可以轻松的完成仿真,带给您最真实的体验。

电路模拟器电脑版(Qucs) v0.019官方pc版

软件功能

  如果你想改变的电阻率,然后再切换回您的原理图,通过点击divider.sch选项卡上,按下F4快捷方式,或通过选择仿真→数据显示/原理图菜单项。之后双击R1电阻。

  在组件属性"对话框中给定组件的所有属性都可以编辑。一个简短的描述,以及有一个每个属性中显示的复选框可用于添加原理图(或属性名称和值的示意图隐藏它)。允许的属性值元件值标准的(1000),科学(1E - 3)可以选择或工程(1K)数字符号。

  节点电压divided.V旁边直流电压,电流通过,源V1.I。数据集列表中只列出项目可投入的图形。可用的数据集项目,根据模拟式用户执行您发现下列类型的在DataSet中的项目。

软件特色

  支持对动画电压波形、电流等进行操作

  也可对电路的参数进行快速的调整

  也支持对控制的按钮进行模拟

  也可自动的进行布线

  也对示波器进行支持

  支持无缝DC、仿真的功能操作

  可以对播放、暂停等功能进行控制模拟

  也可进行电路原理图的保存、加载

  可以对地面建造仿真进行移动

  可以对需要的组件进行快速的选择

使用教程

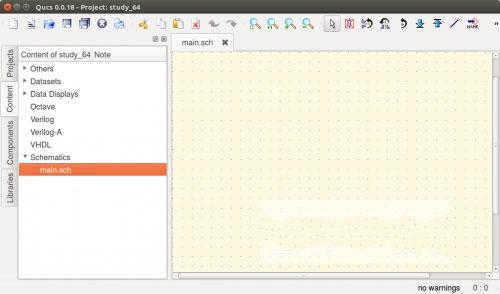

1、打开qucs,现在Verilog标签下没有任何文件,我们只需要将我们的verilog的.v文件拷贝过来qucs就能自动识别了。

电路模拟器电脑版(Qucs) v0.019官方pc版

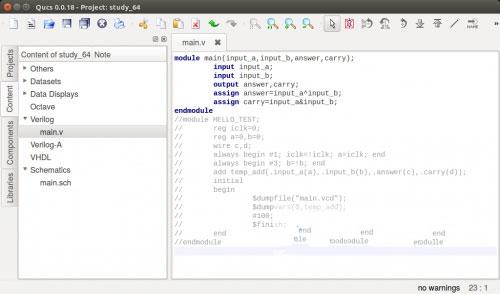

2、一个verilog的半加器代码,这里verilog标签下已经识别到我们的文件了,如果qucs没有刷新在Projects下重新点击一下工程的名字就能看到文件添加过来了。

电路模拟器电脑版(Qucs) v0.019官方pc版

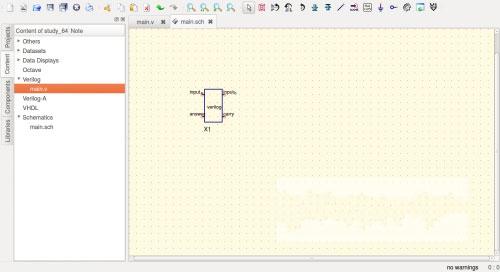

3、然后鼠标点击一下这个main.v,之后鼠标移到我们的原理图上就会出现一个子电路,四个端口,和我们程序里的两个输入两个输出一致。 qucs非常漂亮!

电路模拟器电脑版(Qucs) v0.019官方pc版

4、然后我们进行一个数字的仿真

电路模拟器电脑版(Qucs) v0.019官方pc版

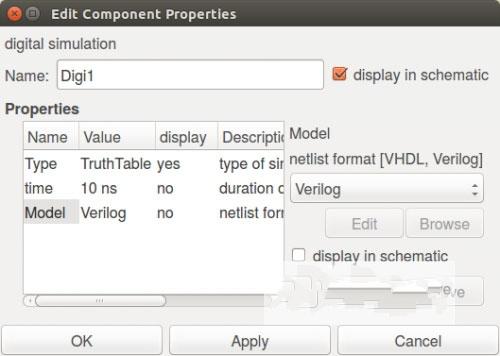

5、注意,在digital simulation中我们需要将model的值修改为verilog,因为还有一个选项是VHDL,所以理论上VHDL的代码也能仿真。

电路模拟器电脑版(Qucs) v0.019官方pc版

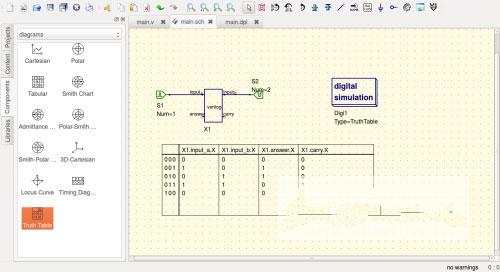

6、点击OK之后我们就算做好工作了,然后仿真一下,用真值表显示一下我们的半加器是否正确。

电路模拟器电脑版(Qucs) v0.019官方pc版
