RoboDK(机器人仿真软件)下载 v4.2.3官方版

RoboDK下载
  • 软件类别:开发工具
  • 运行环境:Win7/8/10
  • 软件语言:简体中文
  • 软件厂商:未收录
  • 软件大小:371.3M
  • 标签:
  • 更新时间:2021-08-28 15:48:45
  • 安全检测:
4分
  • 软件介绍
  • 软件截图
  • 猜你喜欢
  • 同类推荐
  • 相关文章

RoboDK是一款价格合理的工业机器人仿真工具,把你的机器人变成CNC,轻松导入 NC-code (G-code 或 APT),生成机器人程序文件。在软件中简单实现点焊与钻孔RoboDK离线编程意味着在生产线外进行机器人编程。该软件友好的用户图形界面方便了工业机器人仿真。应用程序编程接口(API)意味着您可以使用Python给机器人编程。运行ISO9283 机器人性能测试。欢迎来快盘软件园下载体验。

RoboDK下载

RoboDK软件特色

1.使用机器人外轴铣削:同步机器人与外轴进行铣削。
2.用 RoboDK 实现离线编程:使用该软件进行离线编程没有限制。该软件友好的用户图形界面方便了工业机器人仿真。应用程序编程接口(API)意味着您可以使用Python给机器人编程。该软件支持多种品牌的机器人控制器,给您的机器人输出相应的程序文件。您还可以根据需要编辑后处理器(Post Processor)。Python让您更快、更有效地整合您的系统。相较于其他编程语言来说,Python更简单有效,并且容易学习。版本Python , , 3 将随程序自动安装;该软件用于Python 的应用程序编程接口(API)参考资料以及范例在 这里。该软件的应用程序编程接口(API)与 C#(包括范例)以及 Matlab 也兼容。
3.取放:简单的拾取与放置仿真。

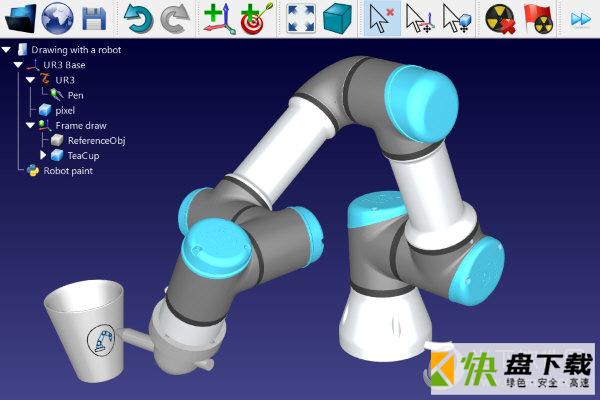

4.机器人绘图:用你的机器人仿真绘制SVG图像文件,在项目中使用来自第三方的Python库。

RoboDK(机器人仿真软件)下载 v4.2.3官方版

RoboDK软件功能

1.Universal Robots (URP/script)
2.把您的机器人变成一台5轴数控铣削加工机床(CNC)或者3D打印机! 仿真并将数控程序(Gcode,APT 或 DXF 等程序文件)转化为机器人程序文件。 将自动优化机器人轨迹,避免奇异状态(singularities)及轴极限,躲避障碍。
3.软件 的后处理器(Post Processors)支持多种机器人控制器,包括:
4.机器人校准功能可以提高机器人精确度、改进生产。 运行ISO9283 机器人性能测试。 利用球杆仪测试来验证您的机器人。

RoboDK

RoboDK软件特点

1.Python让您更快、更有效地整合您的系统。相较于其他编程语言来说,Python更简单有效,并且容易学习。版本Python , , 3 将随程序自动安装。
2.机器人后处理器(Post Processor)
3.机器人后处理器(Post Processor):后处理器负责生成机器人程序文件。仿真中的任意机器人状态可由后处理器转化为相应的机器人指令。后处理器可以灵活满足生成机器人程序文件时的特定要求。该软件为多数机器人品牌建立了后处理器。我们也可以根据需要生成适合您的后处理器。
4.用 RoboDK 实现离线编程
5.Kuka KRC/IIWA (SRC/java)
6.自动传送带:仿真机械传送带以及任何类似的机械装置,使用Python应用程序编程接口。
7.2D相机仿真:在自动生产线中嵌入2D相机进行视觉检测。
8.DXF到机器人程序文件:将DXF图形文件转化成机器人程序文件。

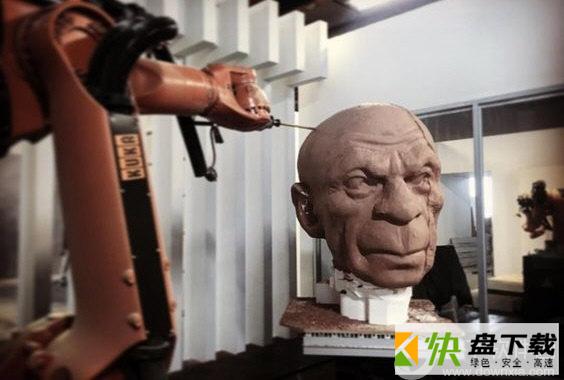

9.机器人铣削:把你的机器人变成CNC,轻松导入 NCcode (Gcode 或 APT),生成机器人程序文件。
10.喷涂:生成机器人路径进行喷涂或者质量检测。

RoboDK

RoboDK使用说明

一、双击桌面上的快捷图标来启动软件。

软件界面内包括主菜单,工具栏,状态栏以及主要工作空间。左侧的工作站树形结构中显示当前工作站内的所有项目,例如机器人,参考坐标系,机器人工具,机器人程序等等。更多信息在Interface(接口)部分。

点击文件选中一个已经安装在Library文件夹中的软件工作站范例(RDK文件)并打开,或者拖拽一个工作站文件进入RoboDK界面即可加载它。

软件的机器人模型库可以通过网站访问,也可以在软件界面内访问。

软件教程中使用三种颜色来区分不同的鼠标操作:

左键单击

右键单击

双击

二、如何在机器人离线状态下,在软件中预备一个离线编程工作站。

在本范例中,为一台优傲(UR)机器人编程与仿真,实现机器人喷涂应用。

软件项目中的所有设置都被保存在RoboDK工作站中(RDK文件)。一个RoboDK工作站包括机器人、机器人工具、参考坐标系、物体(工件)及其他参数。该RoboDK工作站被保存在单一文件中(RDK扩展),而无需单独备份机器人文件、机器人工具、以及物体等。

可以在软件网站的范例部分,查看如何使用RoboDK实现不同应用的视频

按照以下步骤创建新的软件项目(RDK工作站):

1.下载并安装软件

2.双击桌面上的快捷方式

3.如果有已经打开的其他工作站:

选择File?GettingStarted图片2NewStation(Ctrl+N)开始新的项目

GettingStarted图片3GettingStarted图片4

多个RoboDK项目可以同时存在于软件中。双击左侧树型菜单中的工作站图标GettingStarted图片5激活并显示某一个项目。

多个软件项目可以同时存在于软件中。双击左侧树型菜单中的工作站图标激活并显示某一个项目。

三、Selectarobot

可以从本地文件或者在线模型库中添加新的机器人:

1.选择File?Open online library(Ctrl+Shift+O),在线模型库将会出现在嵌套窗口中。

也可以使用工具栏中同样的按钮:GettingStarted图片7

2.根据品牌、载荷等参数找到你的机器人模型。

此案例使用UR10机器人(10公斤载荷,1.3米臂展半径)。

3.选择Download,几秒钟后机器人将出现在工作站。

4.完成机器人加载后可以关闭在线模型库。

Tip:点击在线模型库中的resetfilter将重置参数过滤器。

Tip:或者,也可以在网站上,直接下载机器人文件(.robot文件),拖拽该文件至软件窗口内或者点击File Open打开它。

Note:每当在软件中加载一台新的机器人时,一个新的参考坐标会随之出现,用于表达机器人的基坐标。

Note:从在线模型库中加载的机器人将自动备份于本地文件夹中。本范例的默认位置为:C:/RoboDK/Library/TutorialURPainting.rdk。

四、添加参考框架

参考坐标系用于物体相对于机器人,或者物体相对于其他物体在3D空间内的参照(包括位置和方向)。

Note:更多关于软件中参考坐标系的内容请参考referenceframes部分。

添加一个新的参考坐标系:

1.选择Program GettingStarted图片9AddReferenceFrame

或者,使用工具栏中相应的按钮。

2.在树型结构或者工作空间内双击一个参考坐标系,并输入图中所示的坐标(X、Y、Z位置和欧拉角方向)。可以将鼠标移动到每个坐标值的位置,并使用鼠标滚轮快速改变该坐标系的位置。

坐标轴的的默认颜色表达:

●X坐标 红色

●Y坐标 绿色

●Z坐标 蓝色

●第一欧拉旋转轴 青色

●第二欧拉旋转轴 洋红

●第三欧拉旋转轴 黄色

Tip:选择Tools Options Display DisplayXYZaxisletters显示参考坐标系的字母标注

3.选择View Makereferenceframesbigger(+)参考坐标系变大

4.选择View Makereferenceframessmaller()参考坐标系变小

5.选择View Show/Hidetextonscreen(/)显示或者隐藏几何物体的名字

6.另外,按下F2键可以修改树型工作站中任何坐标系或者物体的名字

如果使用多个参考坐标系,用户可以根据它们现实中的相关性,在树型工作站中拖拽它们的位置。例如,参考坐标系Frame2可以依据机器人基坐标位置摆放,此时如果移动UR10机器人的基坐标,Frame2也会随之移动。当使用多台机器人以及参考坐标时,要注意各坐标系之间的依附关系。下图中显示了不同的依附关系。

Tip:按住鼠标右键并在树型工作站中拖拽参考坐标系(或任何物体),可以给项目重新排序(至某项目上方、某项目下方或者嵌套于该项目内)。

用户可以在不同颜色的方格中输入或者查看坐标值,这些数值代表该坐标系相对于其他坐标系的关系。多数机器人控制器根据机器人基坐标作为绝对参考来定义其他参考坐标系。在工作空间内按下Alt 键,或者通过使用工具栏中相应的按钮,可以使用鼠标拖动任何参考坐标系。坐标系移动时,它的坐标值也随之改变。

RoboDK更新日志

改进了斗山机器人的运动学;
改进的Aubo后处理器;
使用大型项目??时改善了缩放(缩放相对于鼠标光标下方的对象发生);
改进了png文件压缩;
改进的KUKA IIWA后处理器(线性和线性);
添加了将曲线转换为点的选项;
使用大型项目时提高了复制/粘贴速度;
提高了加载速度;
改进的韩语翻译
新功能
方向变化时,运动过滤不适用;
添加了默认设置以设置转盘;
添加了运行最后一个脚本的选项(Shift + L);
更改了默认选项,以使机器人加工项目的圆角为1毫米(工具选项CAM程序事件);
解决了命令行参数NEWINSTANCE的问题;
改进了Jaka机器人的运动学;
为Techman机器人添加了后处理器;
使用外轴时改善了轨迹显示;
添加了重新批量计算目标的选项;
改进的Techman后处理器;
修复了Denso后处理器错误。
添加了Motoman后处理器以生成笛卡尔坐标系中的所有目标(仅Motoman笛卡尔坐标系);
添加了将点转换为曲线的选项;
改进的相机模拟选项(最小化/顶级窗口);
改进了WRML文件导入;
添加了VScode文本编辑器扩展;
库中的示例已更新/改进,并带有教程链接;
简化几何形状可删除较小或无效的三角形(工具选项显示);
当程序以圆周运动结束时,改进了机器人的加工方法/退刀;
改进了G02和G03导入支持半径命令;
