背景

这周末闲来无事，整理了下虚拟显示器的源码，发现有几个项目都用到了，但是使用的功能不尽相同：（1）最简单的运用仅仅是需要显示器的拔插；（2）稍微复杂一点的是需要设置显示器的分辨率，包括标准的分辨率，如1920 900；（3）再复杂一点的需要设置显示器名称、刷新频率、获取虚拟显示器屏幕图像信息。再观察我的那几个项目，都重复的导入了源码，每次发现一个bug，改了一个，另外一个忘记同步了，造成代码维护的不便，所以此次将虚拟显示器部分的代码进行提取，单独封装成一个SDK，只要项目中有用到都使用这个SDK即可。

SDK的导出函数

此次SDK，为win7虚拟显示器和win10虚拟显示器做了统一处理，导出同样的接口，也就是说用户在调用时不再需要关注当前系统是win7还是win10，初步导出函数如下：

#include <Windows.h>

enum
{
	USB_DEVICE_ERROR_SUCC = 0,
	USB_DEVICE_ERROR_FAILD,
	USB_DEVICE_ERROR_DEV_NOT_READY,/* 虚拟显示器刚刚插入，还没准备好 */
	USB_DEVICE_ERROR_INVALID_PARAMS/* 传入的参数不对 */
};


typedef struct _VMON_INFO
{
	BOOL bExist;/* 虚拟显示器是否存在 */
	BOOL bActive;/* 虚拟显示器是否处于激活状态 */
	BOOL bIndependent;/* 虚拟显示器是否独立（不和其他显示器复制）*/
	DISPLAYCONFIG_2DREGION  m_currentResolution;/* 当前虚拟显示器分辨率 */
	WCHAR szDisplayName[MAX_PATH];/* 虚拟显示器显示名称（可用于枚举分辨率列表）*/
}VMON_INFO;

typedef struct _MON_IMG_DATA
{
	UINT width;
	UINT height;
	UINT stride;
	PVOID pSurface;
}MON_IMG_DATA;

extern "C"
{
	/*
	*	创建MonitorDevice设备，用于对设备进行操作
	*	@return	失败返回false，成功返回true
	*	@remark 最后需要使用DestroyUsbDevice进行销毁
	*/
	__declspec(dllexport) HANDLE CreateMonitorDevice();

	/*
	*	插入虚拟显示器
	*	@param	handle[in]:CreateMonitorDevice返回的设备句柄
	*	@return	见返回错误码
	*	@remark
	*/
	__declspec(dllexport) int PlugInMonitor(HANDLE handle);

	/*

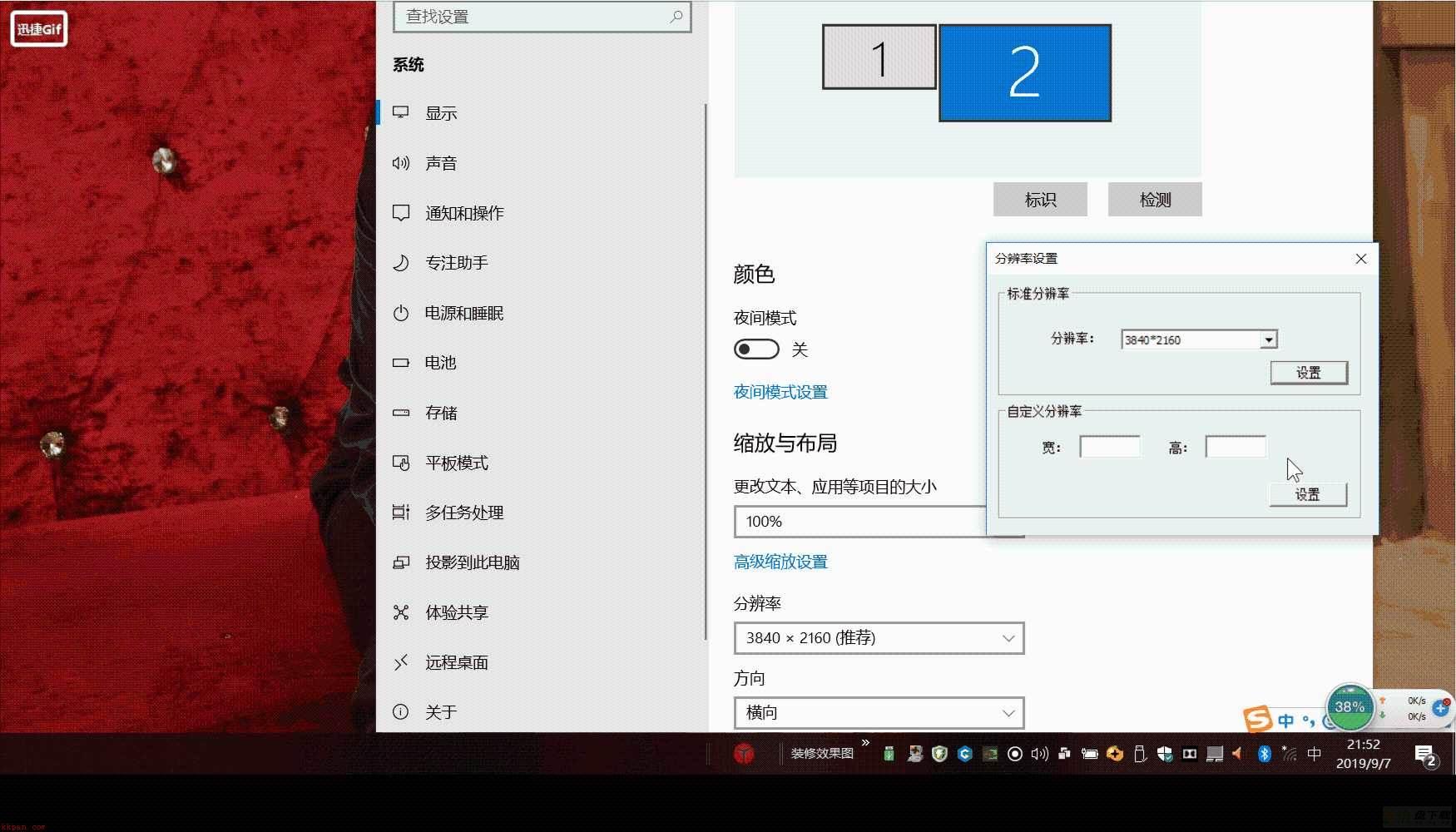

	*	设置分辨率
	*	@param	handle[in]:CreateMonitorDevice返回的设备句柄
	*	@param	rsl[in]:需要设置的分辨率,宽度最小值为800，高度最小值为600
	*	@return	见返回错误码
	*	@remark 设置低于800*600的分辨率会返回失败
	*/
	__declspec(dllexport) int SetCustomSolution(HANDLE handle, DISPLAYCONFIG_2DREGION rsl);

	/*
	*	等待虚拟显示器屏幕数据，屏幕画面有更新才返回
	*	@param	handle[in]:CreateMonitorDevice返回的设备句柄
	*	@return	见返回错误码
	*	@remark
	*/
	__declspec(dllexport) int WaitforMonitorImage(HANDLE handle, MON_IMG_DATA *imageData);

	/*
	*	取消等待屏幕图片，由于WaitMonitorImage是阻塞等待的，另一个线程可以取消等待，让WaitMonitorImage返回
	*	@param	handle[in]:CreateMonitorDevice返回的设备句柄
	*	@return	见返回错误码
	*	@remark
	*/
	__declspec(dllexport) int CancelWaitMonitorImage(HANDLE handle);

	/*
	*	拔出虚拟显示器
	*	@param	handle[in]:CreateMonitorDevice返回的设备句柄
	*	@return	见返回错误码
	*	@remark
	*/
	__declspec(dllexport) int PlugOutMonitor(HANDLE handle);

	/*

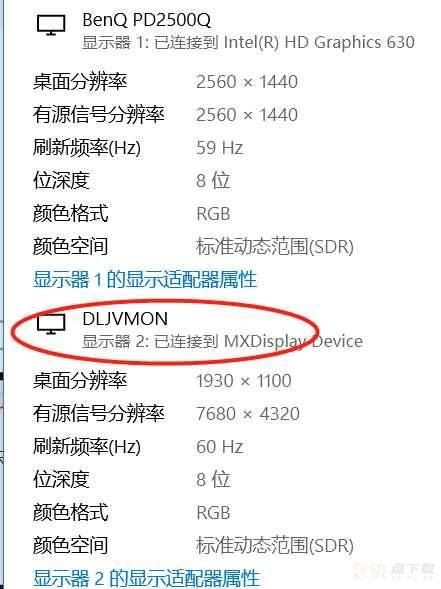

	*	销毁获取虚拟显示器信息
	*	@param	handle[in]:CreateMonitorDevice返回的设备句柄
	*   ¶n  pInfo[out]:返回的虚拟显示器信息
	*	@return	见返回错误码
	*	@remark
	*/
	__declspec(dllexport) int GetvMonitorInfo(HANDLE handle, VMON_INFO *pInfo);

	/*
	*	销毁MonitorDevice设备
	*	@param	handle[in]:CreateMonitorDevice返回的设备句柄
	*	@return	见返回错误码
	*	@remark
	*/
	__declspec(dllexport) int DestroyMonitorDevice(HANDLE handle);

}
