本文整理自 OpenMLDB PMC 张浩在 OpenMLDB Meetup No.6 中的分享——《OpenMLDB 进阶使用和高级特性介绍》。

大家好;我是 OpenMLDB PMC 成员张浩。今天我来给大家分享 OpenMLDB 的一些高级特性以及具体实践时的使用方式。

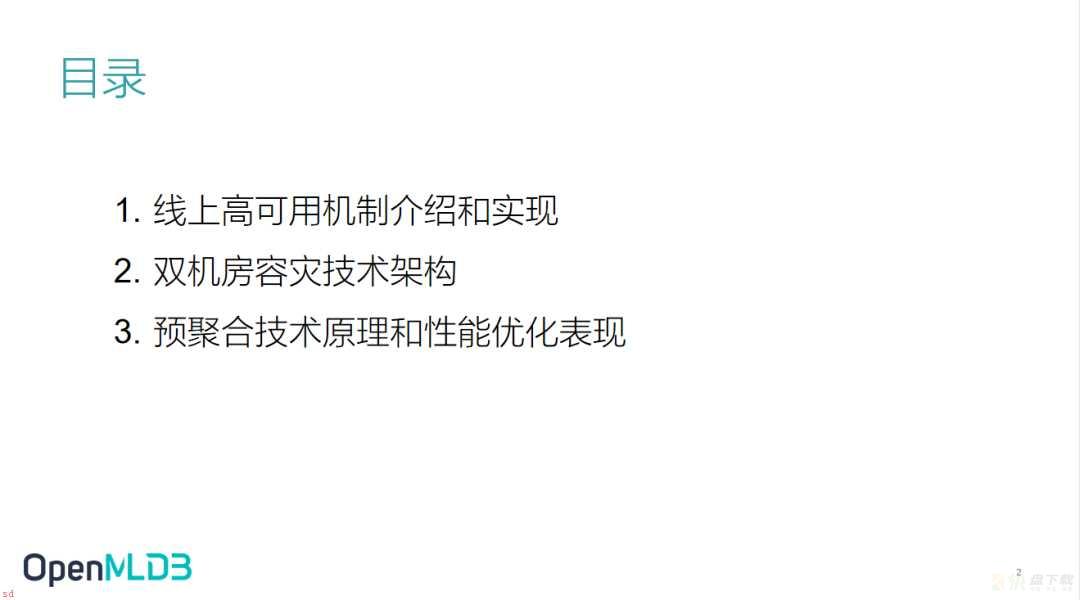

分享内容会覆盖三部分内容;

首先是介绍线上高可用的机制是如何实现的。接下来是讲解 OpenMLDB 的双机房容灾技术架构。最后会为大家展示在线引擎中;数据量很大的情况下;我们是如何通过预聚合技术达到性能优化的。

线上高可用机制介绍和实现

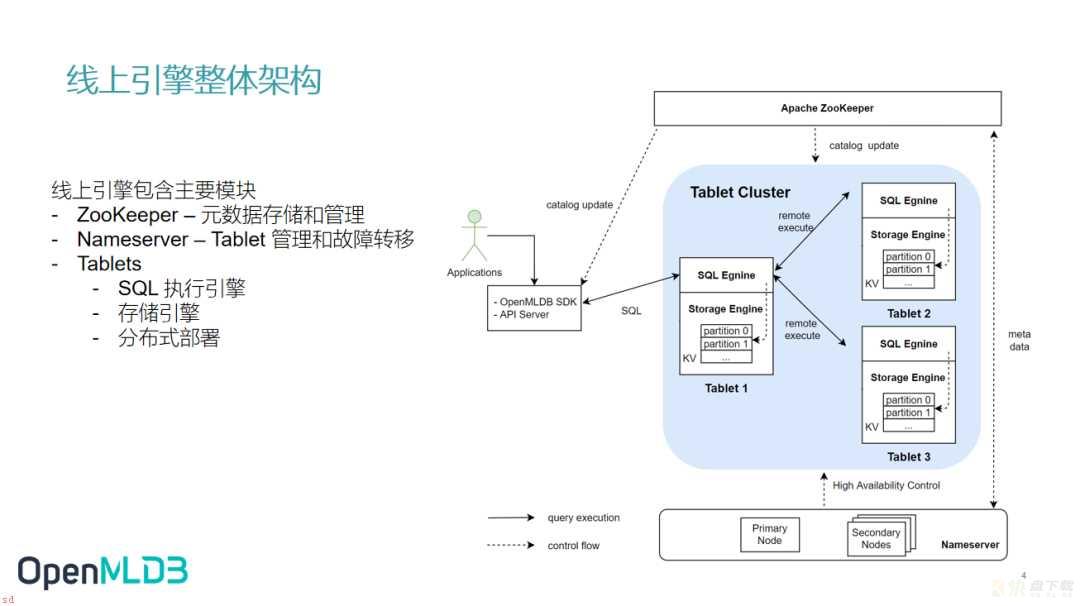

线上引擎整体架构

OpenMLDB

首先让我带大家回顾一下 OpenMLDB 线上引擎的整体架构。

OpenMLDB 线上引擎主要由几部分组成。

第一个模块——Zookeeper;负责元信息的存储和管理。

第二个模块——Tablet Cluster;由多个节点成的。其中的 Tablets 主要是用于存储数据以及执行SQL引擎。

第三个模块——Nameserver;主要负责 Tablet 管理和故障迁移。

高可用-数据持久化

进阶使用攻略和高级特性介绍

目前;OpenMLDB 提供两种存储模式;一种是基于内存的;一种是基于磁盘的。

在基于内存的存储模式中;我们通过 snapshot 和 binlog 两种方式保证数据的持久化。

binlog 大家可能比较熟悉;一些传统的数据库会通过写 log 的方式使数据持久化。

OpenMLDB 在这里提供了一些参数;方便大家根据使用场景进行调配;包括 binlog同步到磁盘的间隔。

我们还使用了 binlog offset 的机制。对于某一个表中;binlog offset 是唯一的;所以 offset 会在某些节点挂掉之后用于选主。之后我会介绍这部分的详细内容。

另外一个保持持久化的方式是 OpenMLDB 会定期的生成一次 snapshot。

Snapshot 当于是一个全局内存状态的备份。当 snapshot 生成;就可以删除旧的binlog;从而节省磁盘的空间。snapshot 的生成参数也可以改动;有需要的用户可以在 tablet.flags 里配置。比如我们可以设定 snapshot 的生成时间;例如在每天凌晨一点生成snapshot;也可以设置 interval 等等。

所以 snapshot;binlog 可以完整恢复出整个的系统状态。

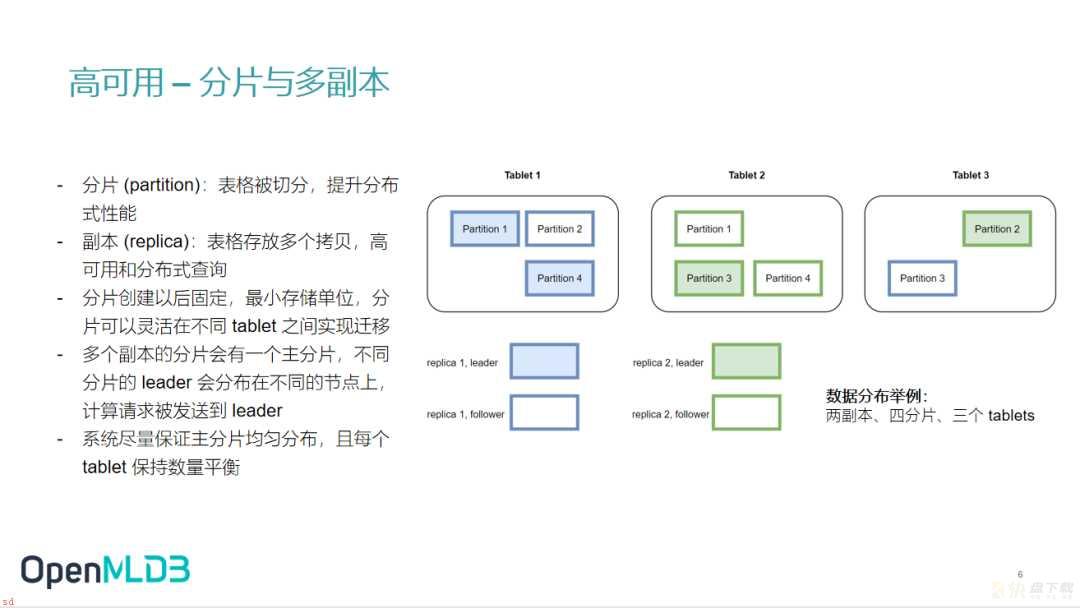

高可用-分片与多副本

进阶使用攻略和高级特性介绍

分片是 OpenMLDB 另一个比较重要且通用的技术。为了提升分布式性能;我们会把一个表分成多个 partition;称作分片。分片的数目可以在创建表时进行指定。而 partition 和 partition 之间;大部分是独立的。通过分片;当需要对表进行并行查询时;我们可以落到不同的分片;并行地执行查询任务。

除了在磁盘上设置 snapshot 和 binlog 之外;我们还有一些副本。当我们在创建表时;可以声明此表是单副本;两副本或三副本;这个设计是为了达到高可用。

大家可以看到右侧的示例图中的表设计了两副本、四分片。我们会尽量把分片均匀地分布在不同的 tablet 上面;同时不同的副本也会均匀分布在不同的 tablet 上面。

不管是数据迁移还是数据同步;分片始终是我们的最小单位。不同的 tablet 之间做主从之间进行同步的时候;其实也是以 Partition 的力度去做同步的。

进阶使用攻略和高级特性介绍

在这里;我们用示例展示一下在 OpenMLDB 里面可以如何进行操作。

大家可能对我们创建表格的 SQL 已经比较熟悉了。观察这个表格的红色部分可以看到;我们在提供了一个 options 的选项;选项中可以声明我们需要的分片个数格式。

可以通过连接 ns client;我们可以查到当前表的状况;就像截图里可以看到我们有创建 4 个 partition;每个 parition有两个副本。

高可用-主从同步

进阶使用攻略和高级特性介绍

副本之间有一个关键的问题是——如何做到主从同步。

binlog 就可以用来完成主从同步。如图;数据写到 binlog 后会有一个后台线程异步的把数据从 binlog 中读出来然后同步到从节点中。从节点收到同步请求后同样进行写内存和 binlog操作。Snapshot 可以看作是内存数据的一个镜像;不过出于性能考虑;snapshot 并不是从内存 dump 出来;而是由 binlog 和上一个 snapshot 合并生成。在合并的过程中会删除掉过期的数据。OpenMLDB 会记录主从同步和合并到 snapshot 中的 offset, 如果一个 binlog 文件中的数据全部被同步到从节点并且也合并到了 snapshot 中;这个 binlog 文件就会被后台线程删除。

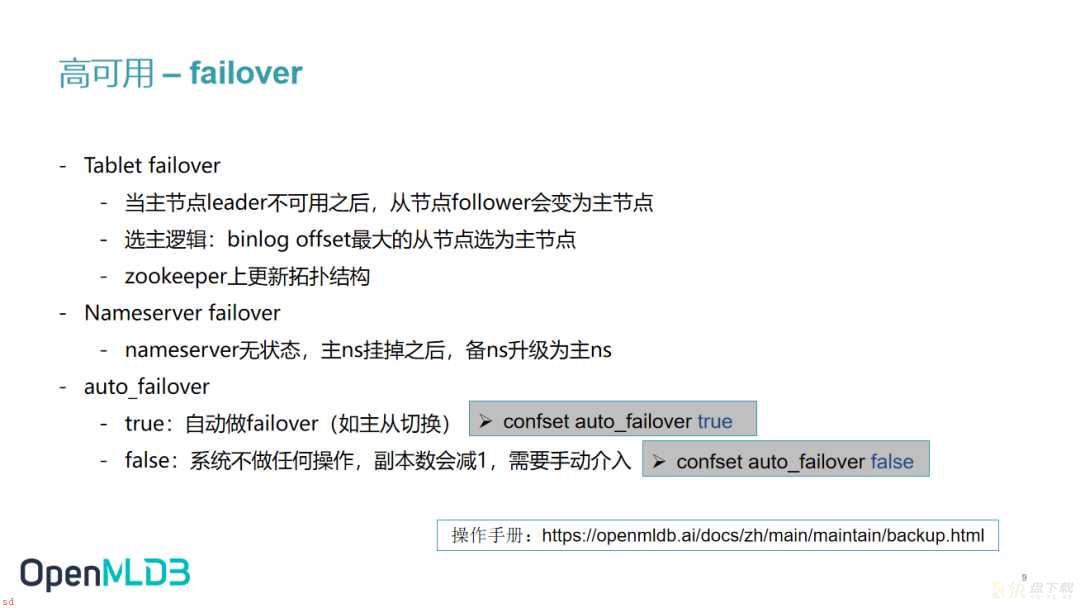

高可用-failover

OpenMLDB

因为我们有多副本;那么如果一个 tablet 挂掉;OpenMLDB 会怎么做呢?

当主节点的主分片不可用时;系统会在从节点的从分片中选择一个成为主节点。刚才我们提到OpenMLDB 选主的逻辑和其他系统选主逻辑稍有不同。其他系统的大都是通过 Vote 的方式选主;而我们是选择 binlog offset 里最大的节点作为主节点。这主要是为了避免数据丢失的问题;比如某主节点挂掉的话;会造成部分数据的丢失。

针对 nameserver;也存在多个 nameserver 同时 standby 的情况;此时当某主 nameserver 挂掉;其实我们也是通过选择备用 nameserver 直接转为主 nameserver 的方式。nameserver 的 failover 机制比较简单;因为它是无状态的;所以系统可以任意选择一个备用 namesrever 提升为主 namesrever 就可以了。

在真正的实操中;OpenMLDB 有准备好一些配置。我们的高可用 failover 有两种方式使用。

一个是 auto_failover;相当于我们把 failover 交给 OpenMLDB 系统来做。当 OpenMLDB 监测到某些节点挂掉时;它会自动地完成 failover 全流程;然后我们可以通过 confset auto_failover true 来完成配置。

另外一个策略是我们可以把 auto_failover 设为 false。这时候当某一个节点挂掉时;系统不会做任何操作;需要用户手动介入;通过一些运行命令把节点恢复出来。

操作手册;https://openmldb.ai/docs/zh/main/maintain/backup.html

双机房容灾技术架构

上面主要是介绍的是高可用的实现。接下来我将主要介绍 OpenMLDB 双机房容灾的技术架构。

进阶使用攻略和高级特性介绍

假设我有两个集群;一个主集群;一个从集群。每个集群中;所有 nameserver;tablet;zookeeper等组件都是完整的。分布在不同机房的集群主要有两个信息需要同步;一个是元信息的同步;比方表的创建分片、增删更改;;另外一个数据的同步。

另外一个值得关注的是;根据业务场景的需求我们可以设置多个从集群。从集群只接受读请求;写进请求全都导入到主集群。

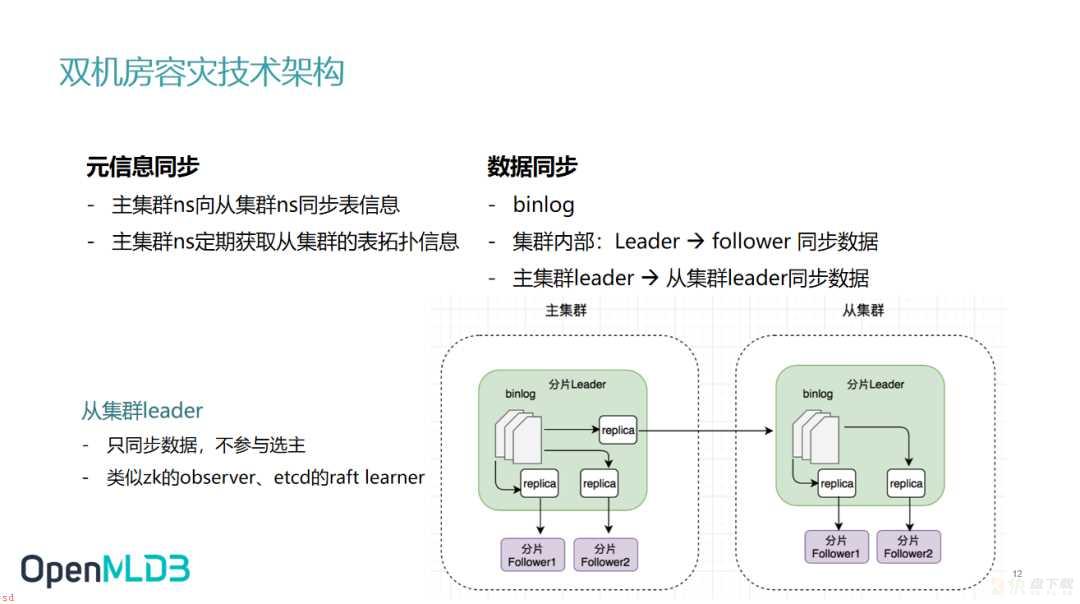

双机房架构原理

进阶使用攻略和高级特性介绍

元信息的同步主要通过 nameserver 进行。通过 nameserver;主集群向从集群同步表信息;而从集群更新的拓扑信息会定期同步至主集群。

数据同步和备份之间的同步类似。我们认为从集群分片是主集群分片的备份。所以数据同步大概是分为两个独立的部分;一个是集群内部的同步;另外是一个是集群之间的同步。遵循刚刚所讲的不同分片同步策略;leader 给 follower 同步。

集群之间同步是由主集群的leader 把收集的数据更新给到从集群的leader;从集群的leader再去把这些数据同步到从集群的follower上面;使得我们所有的备份数据都是 in sync 的。

不过;虽然我们的从集群中有一个分片 leader的概念;但它作为从集群的 leader;不参与选主。这主要是说当我们主集群的leader挂掉的时候;从集群的leader不参与主集群的选主。

这里面跟一个概念比较相似。zookeeper 有一个 observer 的概念;它只把数据给进行备份;但并不参与选主。同样的;etcd 中我们有个 raft learner 的概念;它也只是对于数据进行一些备份;但不参与就是选主过程。

业界常用架构对比

OpenMLDB

我们在这里列举了两个业界常用的两个架构 TiDB 和 mysql;看看它们怎么做的。

这两个架构比较相似;TiDB 将数据从 TiKV 传到 Tiflash 也是通过类似方式完成的。TiFlash 有一个Learner的概念类似于OpenMLDB 从集群的leader。TiKV会把数据会同步到 learner 上面;然后再由 learner去做一些数据的同步。

MySQL的主备复制;跟我们做法也是类似的。它通过一些binlog;将更新的信息同步到 MySQL 上面。

OpenMLDB

OpenMLDB 是如何构建双机群的主从备份的呢?

首先我们在主集群里面;连接主集群的nameserver;然后我们可以通过addrepcluster的命令把另外一个集群添加成为从集群。这里我们需要提供从集群的zookeeper地址和主从备份双机房的cluster名字。如需把双机房关联关系解除;也可以通过removecluster的方式实现。

完成上述准备后;集群内部我们可以设成auto_failover;可以通过auto_failover机制保证集群的高可用。而集群之间的 auto_failover 目前还需要用户去判断主集群是否可用;当用户判断主集群不可用时;需要手动提升从集群为主集群;当然提升完成后 OpenMLDB 系统会把读写流量切换到新的主集群上。

当我们挂掉老的主集群又在恢复后重新加入;新的数据依然会通过新集群去同步到原集群。但这整个过程目前还需人工操作。

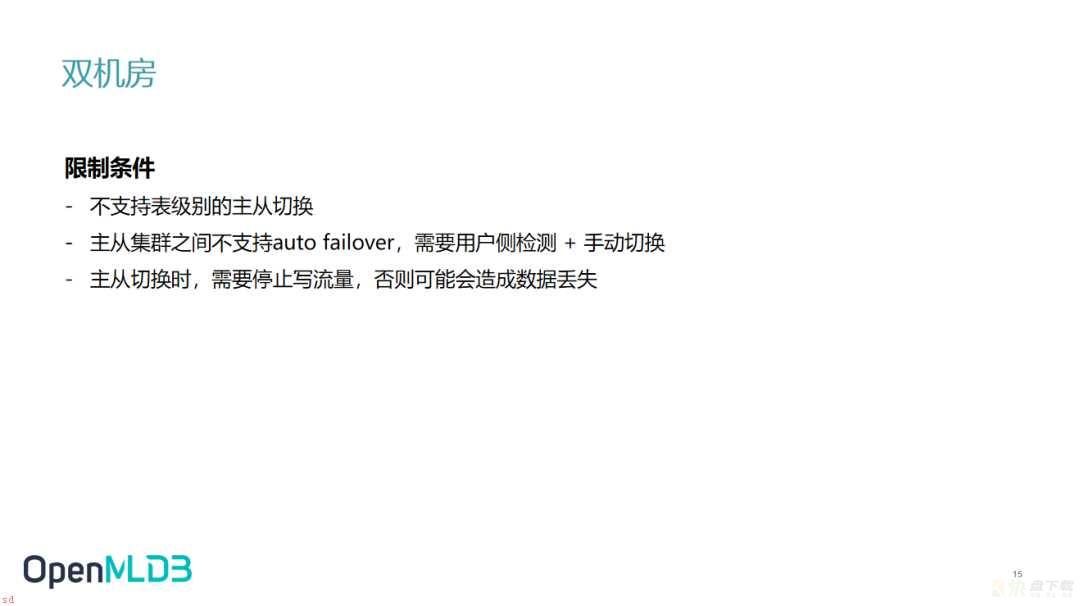

双机房限制条件

OpenMLDB

目前的技术方案还存有一些限制条件。

第一;我们双机房是一个集群力度的主从关系;不支持表级别的力度;就是说不支持某一个表的主从关系。

另一个限制是 auto_failover 需要用户做检测加手动切换。

最后还有一个比较通用的问题。当我们做主从切换时;如果不断有写流量进入;可能会造成数据丢失。因为在切换之后;原主集群的数据可能会多于新的主集群;这时候我们还是以新主集群的数据为准;所以部分数据可能会丢失。

预聚合技术原理和性能优化表现

最后一个部分我会主要介绍当在线引擎表数据量很大时;如何通过预聚合技术进行优化。

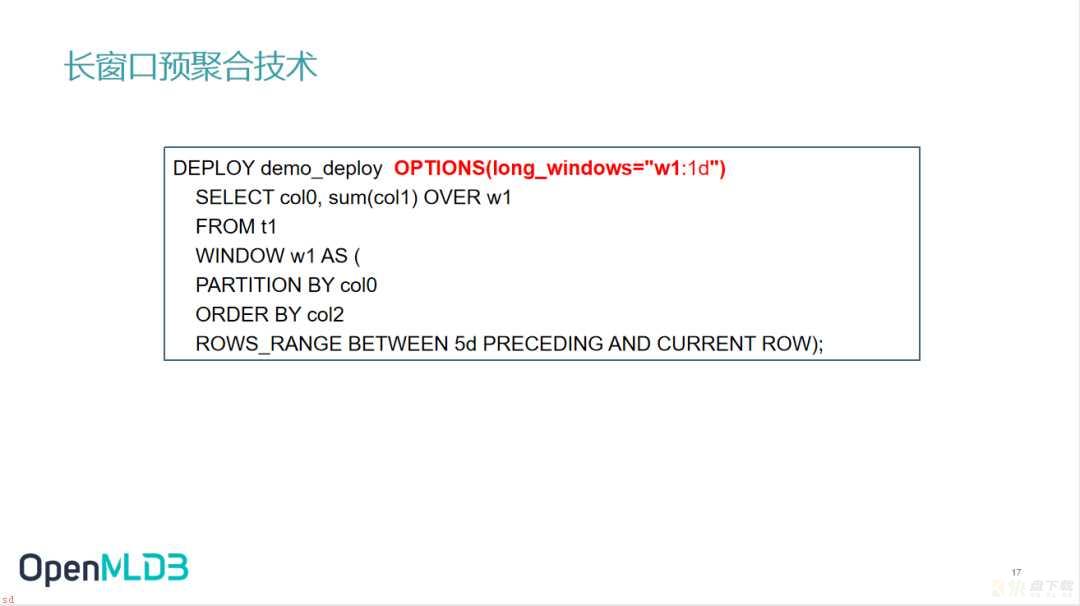

使用预聚合技术也比较简单的;只要在创建 deploy 的时候添加一个 options 的选项;去声明我们某一个窗口是一个长窗口。例如图中指定 w1 为长窗口;1d 指的是一天的概念;代表预聚合的一个力度。

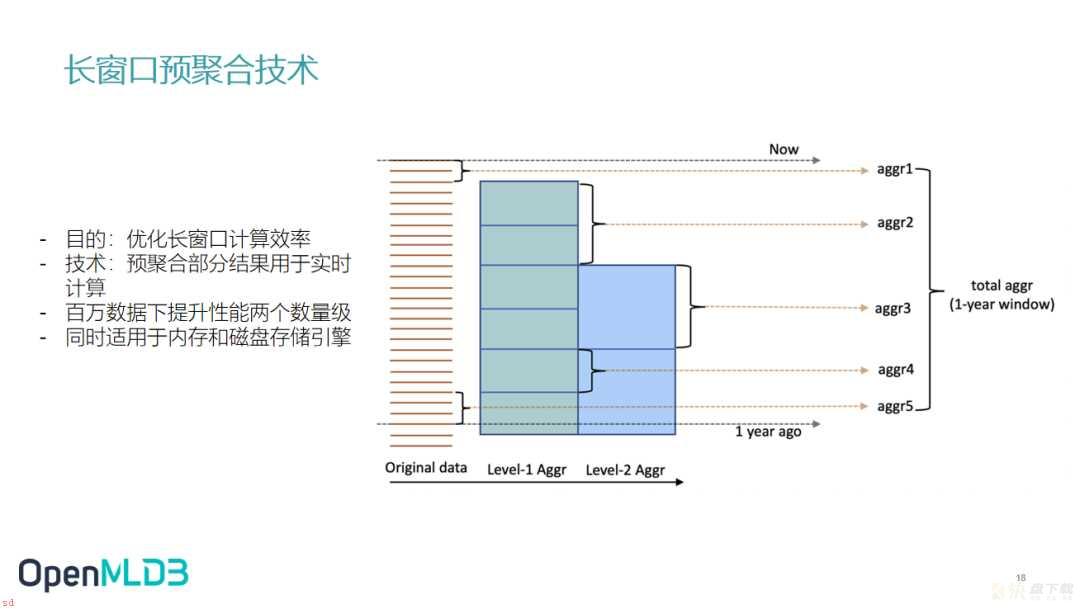

预聚合原理介绍

OpenMLDB

假设最左边为原始数据。声明了某一窗口为长窗口后;我们进行数据插入时;OpenMLDB 就会去做预聚合操作;把原始数据中一天的数据聚合成一条预聚合数据;生成一个预聚合表。但是我们目前实现的是一层预聚合表;之后可能会支持多层。多层预聚合就相当于在第一层的基础上进一步做预聚合。

如果我们需要实时线上计算一年的窗口数据时没有预聚合;则要查询一整年的大量数据;可能造成较大的延迟。当我们有了预聚合之后;就可以将之前的预聚合结果和最新的数据相加;更低延迟地生成最终需要的结果。所以避免了大量数据的计算;使性能提升两个数量级。

预聚合技术也能同时适用于内存和磁盘表。

进阶使用攻略和高级特性介绍

预聚合是在一个数据插入的过程中提前做聚合操作;并把结果更新到预聚合表里面。使用预聚合前;当我们做线上的特征提取时;原始数据完全是从原始表中做聚合。使用预聚合后;我们拥有了两个输入渠道;一个是预聚合表;一个是原始表;OpenMLDB 会先把能用的预聚合数据读取出来;再把缺失的数据读出来;最后做一个Reduce操作;节省了我们数据读取及计算的时间。
