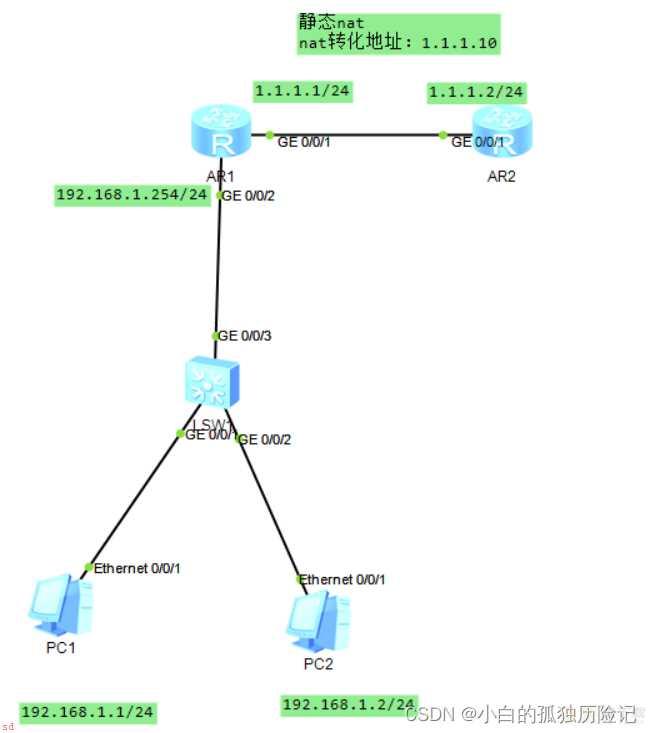

一、拓扑图
二、路由器的配置
1、配置端口IP
AP1:
[Huawei]interface gigabitether 0/0/1 [Huawei-GigabitEthernet0/0/1]ip address 1.1.1.1 24 [Huawei-GigabitEthernet0/0/1]interface gigabitether 0/0/2 [Huawei-GigabitEthernet0/0/2]ip address 192.168.1.254 24 [Huawei-GigabitEthernet0/0/2]quit
AP2:
[Huawei]interface gigabitether 0/0/1 [Huawei-GigabitEthernet0/0/1]ip address 1.1.1.2 24
2、静态NAT的配置
方法一;在全局下配置nat
[Huawei]nat static global 1.1.1.10 inside 192.168.1.1 #配置静态NAT; 转换地址为1.1.10 内部地址为192.168.1.1 [Huawei]interface gigabitether 0/0/1 #进入流量出去接口 [Huawei-GigabitEthernet0/0/1]nat static enable #开启nat功能
方法二;直接在接口下配置nat
[Huawei]int g0/0/1 #进入流量出口接口 [Huawei-GigabitEthernet0/0/1]nat static global 1.1.1.10 inside 192.168.1.1 #配置静态nat
三、测试
未配置静态NAT前;PC1无法ping通外网
配置静态nat后;PC1可以ping通外网
可以看到抓包到地址1.1.1.2转换为1.1.1.10
因为只配置了192.168.1.1地址的nat;所以192.168.1.2始终是无法ping通外网的
四、注意
1、如果是在视图模式下配的nat;要记得进入流量出口接口开启静态NAT功能
2、转换地址要是和外部地址同网段的
3、静态nat是一个地址绑定了一个转换地址;转换地址利用率不高
一、拓扑图
二、路由器的配置
配IP地址部分如上个实验
AP1:
配置动态NAT
[Huawei]nat address-group 1 1.1.1.5 1.1.1.9
#创建nat地址池;名字为1;从1.1.1.5到1.1.1.9
[Huawei]acl 2000
#创建acl
[Huawei-acl-basic-2000]rule 10 permit source 192.168.1.0 0.0.0.255
#定义acl规则 允许 源地址 反掩码
[Huawei-acl-basic-2000]quit
[Huawei]interface gigabitether 0/0/1
#进入流量出口接口
[Huawei-GigabitEthernet0/0/1]nat outbound 2000 address-group 1 no-pat
#在端口上应用acl到nat上 三、测试
抓包时会出现1.1.1.5到1.1.1.9都被循环使用是模拟器的问题;真实是只会占用一个
四、注意
1、动态NAT也是一个源地址占用一个nat地址;只是当nat地址不用时会释放出来给其它pc使用;nat地址利用率依旧不是很高
一、拓扑图
二、路由器的配置
配IP地址部分如之前实验
[Huawei]nat address-group 1 1.1.1.4 1.1.1.4
#创建NAPT地址池;为使实验结果更明显;开始和结束地址配置相同的;
[Huawei]acl 2000
#创建acl
[Huawei-acl-basic-2000]rule 10 permit source 192.168.1.0 0.0.0.255
#定义acl规则 允许 源地址 反掩码
[Huawei-acl-basic-2000]quit
[Huawei]interface gigabitether 0/0/1
[Huawei-GigabitEthernet0/0/1]nat outbound 2000 address-group 1
#在端口上将acl应用在nat;注意最后与动态nat少no-pat三、测试
两个PC同时ping1.1.1.2;转换地址都为1.1.1.4
四、注意
1、端口NAT和动态NAT的配置过程基本一致;只是在应用到接口时;配置命令少no-pat
2、端口NAT一个地址可以给多个源地址转换;不是单对单的转换;所以节省了nat地址
3、端口NAT实际应用较多;静态NAT和动态NAT因为地址不能节约;所以实际应用少
