完整版锐捷交换机局域网组网案例

时间:2020-04-29 12:43:17人气:作者:快盘下载我要评论

某公司新建网络,采购了路由器、核心交换机、POE交换机、无线设备(AP、AC)等设备,内网涉及到有线办公网络、无线办公网络、财务专用网络、监控网络等。整网需求如下:转发记得保留快盘地址。


组网需求


1、要求将有线办公网络、无线办公网络、财务专用网络、监控网络区分开;

2、有线办公网络、无线办公网络的用户需要自动获取IP,财务专用网络、监控网络的用户需要手动配置IP(静态IP);

3、只允许有线办公网络可以访问财务网络,其余网络之间均可以互访;


组网拓扑

完整版锐捷交换机局域网组网案例


交换机管理VLAN  10:192.168.10.0/24

AP管理     VLAN  20:192.168.20.0/24

无线用户   VLAN 30: 192.168.30.0  /24

办公网络   VLAN 40: 192.168.40.0  /24

财务网络   VLAN 50:  192.168.50.0/24

监控网络   VLAN 60: 192.168.60.0/24



锐捷交换机局域网组网配置要点


1、配置出口路由器:

1)配置上网,并写回指路由;

2)保存配置;

2、配置核心交换机(这里以S5750-E为例):

1)VLAN及SVI配置:创建对应的VLAN  ,并且针对每个VLAN创建对应的三层接口(SVI口)并配置IP;

2)接口配置:

2.1)AC(无线控制器)是直连在核心交换机上的,核心交换机和AC(无线控制器)互联接口配置为TRUNK(案例中为G0/1口),并对TRUNK进行修剪,只允许必要的VLAN通过:

2.2)核心交换机和监控服务器互联的接口(案例中为G0/2口),配置为ACCESS接口,并划分到对应VLAN:

2.3)核心交换机与接入交换机互联的接口(案例中为G0/3口),配置成TRUNK接口,并对TRUNK接口进行修剪,只允许必要的VLAN通过:

2.4)核心交换机和出口路由器互联的接口配置为No  Switchport口(案例中为G0/24口),并配置IP;

3)路由配置:核心交换机上配置默认路由,下一跳为出口网关设备与核心交换机互连接口的IP;

4)Telnet登录管理配置:核心交换机上配置Enable密码,同时配置VTY等让交换机可以被Telnet登录管理;

5)DHCP配置:核心交换机上配置DHCP功能,为用户动态分配地址;

6)ACL配置:核心交换机上通过配置ACL,只允许有线办公网络访问财务网络,其余网络之间均可以互访;

7)保存配置

3、配置接入交换机(这里以S2928G-24P为例):

1)VLAN及SVI配置:创建对应的VLAN,并且针对管理VLAN创建对应的三层接口(SVI口)并配置IP;

2)接口配置:

2.1)接入交换机与核心交换机互联的接口(案例中为G0/24口),配置成TRUNK接口,并对TRUNK接口进行修剪,只允许必要的VLAN通过;

2.2)接入交换机连接办公(案例中为G0/1-6)、财务(案例中为G0/7-12)、监控等终端的接口(G0/13),配置为ACCESS接口,并划分到对应VLAN;

2.3)接入交换机与无线AP互联接口的配置,会因为无线AP是本地转发还是集中转发模式而有所区别:

2.3.1)本地转发,无线AP的接口(G0/14-20)配置为TRUNK接口,Native  VLAN为无线管理网段VLAN,对TRUNK进行VLAN裁剪,只允许无线AP管理VLAN(VLAN20)及无线用户VLAN(VLAN30)通过;

2.3.2)集中转发,无线AP的接口(G0/14-20)配置为ACCESS接口,ACCESS接口对应的VLAN为无线AP管理VLAN20;

3)接入交换机上配置默认路由,下一跳为核心交换机与接入交换机互连接口管理VLAN的地址(即核心交换机上SVI10的IP地址);

4)Telnet登录管理配置:接入交换机上配置Enable密码,同时配置VTY等让交换机可以被Telnet登录管理;

5)保存配置

4、AP和AC按照部署模式根据无线实施一本通进行相关配置部署



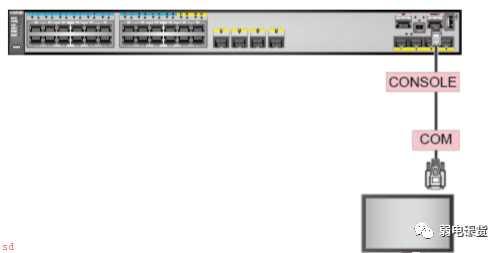

锐捷交换机局域网组网配置步骤


1、配置出口路由器

1)配置上网,并写回指路由:

Ruijie>en
Ruijie#conf  t
Ruijie(config)#int  g0/1
Ruijie(config-if-GigabitEthernet  0/1)#ip address 10.10.10.1 255.255.255.0
Ruijie(config-if-GigabitEthernet  0/1)#exit
Ruijie(config)#  ip  route 192.168.0.0 255.255.0.0  10.10.10.2     //配置回指路由,因为内网用户都属于192.168.0.0/16网段



2)保存配置

Ruijie(config)#exit
Ruijie#write





锐捷配置核心交换机(这里以S5750-E为例):


1)创建对应的VLAN  ,并且针对每个VLAN创建对应的三层接口(SVI口)并配置IP:

Ruijie>en
Ruijie#  conf t
Ruijie(config)#vlan  10        //创建交换机管理VLAN,VLAN10
Ruijie(config-vlan)#vlan  20        //创建AP管理VLAN,VLAN20
Ruijie(config-vlan)#vlan  30      //创建无线用户VLAN,VLAN30
Ruijie(config-vlan)#vlan  40      //创建办公网络VLAN,VLAN40
Ruijie(config-vlan)#vlan  50    //创建财务网络VLAN,VLAN50
Ruijie(config-vlan)#vlan  60    //创建监控网络VLAN,VLAN60
Ruijie(config-vlan)#exit



Ruijie(config)#int  vlan 10        //针对交换机管理VLAN创建对应的三层接口(SVI口)并配置IP  192.168.10.1/24
Ruijie(config-if-VLAN  10)#ip add 192.168.10.1 255.255.255.0
Ruijie(config-if-VLAN  10)#exit
Ruijie(config)#int  vlan 20      //针对AP管理VLAN创建对应的三层接口(SVI口)并配置IP  192.168.20.1/24
Ruijie(config-if-VLAN  20)#ip add 192.168.20.1   255.255.255.0
Ruijie(config-if-VLAN  20)#exit
Ruijie(config)#int  vlan 30     //针对无线用户VLAN创建对应的三层接口(SVI口)并配置IP  192.168.30.1/24
Ruijie(config-if-VLAN  30)#ip add 192.168.30.1   255.255.255.0
Ruijie(config-if-VLAN  30)#exit
Ruijie(config)#int  vlan 40     //针对办公网络VLAN创建对应的三层接口(SVI口)并配置IP  192.168.40.1/24
Ruijie(config-if-VLAN  40)#ip add  192.168.40.1  255.255.255.0
Ruijie(config-if-VLAN  40)#exit
Ruijie(config)#int  vlan 50     //针对财务网络VLAN创建对应的三层接口(SVI口)并配置IP  192.168.50.1/24
Ruijie(config-if-VLAN  50)#ip add 192.168.50.1   255.255.255.0
Ruijie(config-if-VLAN  50)#exit
Ruijie(config)#int  vlan 60     //针对监控网络VLAN创建对应的三层接口(SVI口)并配置IP  192.168.60.1/24
Ruijie(config-if-VLAN  60)#ip add 192.168.60.1   255.255.255.0
Ruijie(config-if-VLAN  60)#exit



2)接口配置:


2.1)AC(无线控制器)是直连在核心交换机上的,核心交换机和AC(无线控制器)互联接口配置为TRUNK(案例中为G0/1口),并对TRUNK进行修剪,只允许必要的VLAN通过:

Ruijie(config)#int  g0/1
Ruijie(config-if-GigabitEthernet  0/1)#switchport mode trunk   //将与AC(无线控制器)互联接口G0/1配置为TRUNK
Ruijie(config-if-GigabitEthernet  0/1)# switchport trunk allowed vlan remove  1-9,11-19,21-29,31-39,41-49,51-59,61-4094
 //TRUNK默认允许VLAN  1-4094通过,对TRUNK进行修剪,只允许VLAN10,20,30,40,50,60通过
Ruijie(config-if-GigabitEthernet  0/1)#exit

2.2)核心交换机和监控服务器互联的接口(案例中为G0/2口),配置为ACCESS接口,并划分到对应VLAN:

Ruijie(config)#int  g0/2
Ruijie(config-if-GigabitEthernet  0/2)#switchport mode access  //将与监控服务器互联的接口G0/2配置为ACCESS
Ruijie(config-if-GigabitEthernet  0/2)# switchport access vlan 60 //将与监控服务器互联的接口G0/2划入VLAN 60
Ruijie(config-if-GigabitEthernet  0/2)#exit

2.3)核心交换机与接入交换机互联的接口(案例中为G0/3口),配置成TRUNK接口,并对TRUNK接口进行修剪,只允许必要的VLAN通过:

Ruijie(config)#int  g0/3
Ruijie(config-if-GigabitEthernet  0/3)#switchport mode trunk   //将与接入交换机互联的接口G0/1配置为TRUNK
Ruijie(config-if-GigabitEthernet  0/3)# switchport trunk allowed vlan remove  1-9,11-19,21-29,31-39,41-49,51-59,61-4094
 //TRUNK默认允许VLAN  1-4094通过,对TRUNK进行修剪,只允许VLAN10,20,30,40,50,60通过
Ruijie(config-if-GigabitEthernet  0/1)#exit

2.4)核心交换机和出口路由器互联的接口配置为No  Switchport(案例中为G0/24口),并配置IP:

Ruijie(config)#int  g0/24         //上联口连接路由器的接口
Ruijie(config-if-GigabitEthernet  0/24)#no switchport    //将与口路由器互联的接口G0/24配置为No  Switchport
Ruijie(config-if-GigabitEthernet  0/24)#ip add 10.10.10.2 255.255.255.0       //将与口路由器互联的接口G0/24配置IP  10.10.10.2/24
Ruijie(config-if-GigabitEthernet  0/24)#exit



3)路由配置:核心交换机上配置默认路由,下一跳为出口网关设备与核心交换机互连接口的IP:

Ruijie(config)#ip  route 0.0.0.0 0.0.0.0 10.10.10.1           //配置默认路由,下一跳为出口网关设备与核心交换机互连接口的IP10.10.10.1



4)Telnet登录管理配置:核心交换机上配置Enable密码,同时配置VTY等让交换机可以被Telnet登录管理;

Ruijie(config)#enable  password ruijie             //配置Enable密码为ruijie
Ruijie(config)#line  vty 0 4
Ruijie(config-line)#password  ruijie              //配置Telnet密码为ruijie
Ruijie(config-line)#exit



4)DHCP配置:核心交换机上配置DHCP功能,为用户动态分配地址:

Ruijie(config)#service  dhcp         //启用DHCP务
Ruijie(config)#ip  dhcp pool AP        //为AP的管理网段创建DHCP地址池,名字为AP,该地址池中需要配置option,不需要配置DNS
Ruijie(dhcp-config)#option  138 ip 1.1.1.1    //这里的1.1.1.1为AC上与AP建立隧道的地址
Ruijie(dhcp-config)#network  192.168.20.0 255.255.255.0   //为AP的管理网段动态分配192.168.20.0/24网段的地址
Ruijie(dhcp-config)#default-router  192.168.20.1      //AP管理网段的网关地址为192.168.20.1
Ruijie(dhcp-config)#exit



Ruijie(config)#ip  dhcp pool wuxian        //为无线用户创建DHCP地址池,名字为wuxian
Ruijie(dhcp-config)#network  192.168.30.0 255.255.255.0    //为无线用户动态分配192.168.30.0/24网段的地址
Ruijie(dhcp-config)#dns-server  114.114.114.114 8.8.8.8   //为无线用户分配2个DNS地址,分别为114.114.114.114和8.8.8.8
Ruijie(dhcp-config)#default-router  192.168.30.1  //无线用户的网关地址为192.168.30.1
Ruijie(dhcp-config)#exit



Ruijie(config)#ip  dhcp pool youxian        //为有线用户创建DHCP地址池,名字为youxian
Ruijie(dhcp-config)#network  192.168.40.0 255.255.255.0     //为有线用户动态分配192.168.40.0/24网段的地址
Ruijie(dhcp-config)#dns-server  114.114.114.114 8.8.8.8      //为有线用户分配2个DNS地址,分别为114.114.114.114和8.8.8.8
Ruijie(dhcp-config)#default-router  192.168.40.1     //有线用户的网关地址为192.168.40.1
Ruijie(dhcp-config)#exit



5)ACL配置:核心交换机上通过配置ACL,只允许有线办公网络访问财务网络,其余网络之间均可以互访;

Ruijie(config)#ip  access-list extended 100        //创建扩展访问控制列表,ACL列表名为100
Ruijie(config-ext-nacl)#deny  ip 192.168.50.0 0.0.0.255 192.168.20.0 0.0.0.255       //阻断财务网段192.168.50.0/24和AP网段192.168.20.0/24互访
Ruijie(config-ext-nacl)#deny  ip 192.168.50.0 0.0.0.255 192.168.30.0.0 0.0.0.255      //阻断财务网段192.168.50.0/24和无线网段192.168.30.0/24互访
Ruijie(config-ext-nacl)#deny  ip 192.168.50.0 0.0.0.255 192.168.60.0 0.0.0.255      //阻断财务网段192.168.50.0/24和监控网段192.168.60.0/24互访
Ruijie(config-ext-nacl)#permit  ip any any       //放通其他所有流量
Ruijie(config-ext-nacl)#exit

Ruijie(config)#int  vlan 50
Ruijie(config-if-VLAN  50)#ip access-group 100 in      //在SVI  50(财务网络网关)的in方向调用ACL100
Ruijie(config)#exit



6)保存配置

Ruijie(config)#exit
Ruijie#write



锐捷交换机配置接入交换机(这里以S2928G-24P为例):


1)VLAN及SVI配置:创建对应的VLAN,并且针对管理VLAN创建对应的三层接口(SVI口)并配置IP;

Ruijie>en
Ruijie#  conf t
Ruijie(config)#vlan  10        //创建交换机管理VLAN,VLAN10
Ruijie(config-vlan)#vlan  20        //创建AP管理VLAN,VLAN20
Ruijie(config-vlan)#vlan  30      //创建无线用户VLAN,VLAN30
Ruijie(config-vlan)#vlan  40      //创建办公网络VLAN,VLAN40
Ruijie(config-vlan)#vlan  50    //创建财务网络VLAN,VLAN50
Ruijie(config-vlan)#vlan  60    //创建监控网络VLAN,VLAN60
Ruijie(config-vlan)#exit

Ruijie(config)#int  vlan 10        //针对交换机管理VLAN创建对应的三层接口(SVI口)并配置IP  192.168.10.1/24
Ruijie(config-if-VLAN  10)#ip add 192.168.10.2 255.255.255.0
Ruijie(config-if-VLAN  10)#exit



2)接口配置:

2.1)接入交换机与核心交换机互联的接口,配置成TRUNK接口(案例中为G0/24口),,并对TRUNK接口进行修剪,只允许必要的VLAN通过:

Ruijie(config)#int  g0/24
Ruijie(config-if-GigabitEthernet  0/24)#switchport mode trunk   //将与接入交换机互联的接口G0/1配置为TRUNK
Ruijie(config-if-GigabitEthernet  0/24)# switchport trunk allowed vlan remove  1-9,11-19,21-29,31-39,41-49,51-59,61-4094
 //TRUNK默认允许VLAN  1-4094通过,对TRUNK进行修剪,只允许VLAN10,20,30,40,50,60通过
Ruijie(config-if-GigabitEthernet  0/24)#exit



2.2)接入交换机连接办公(案例中为G0/1-6)、财务(案例中为G0/7-12)、监控等终端的接口(G0/13),配置为ACCESS接口,并划分到对应VLAN:

Ruijie(config)#interface  range gigabitEthernet 0/1-6    //批量化配置接口,G0/1-6口是连接办公终端的,将G0/1-6口都配置为ACCESS口,并划入VLAN40
Ruijie(config-if-range)#switchport  mode access          //将G0/1-6口都配置为ACCESS口,用来连接办公终端
Ruijie(config-if-range)#switchport  access vlan 40   //将与办公终端互联的接口G0/1-6口划入VLAN 40
Ruijie(config-if-range)#exit



Ruijie(config)#interface  range gigabitEthernet 0/7-12    //批量化配置接口,G0/7-12口是连接财务终端的,将G0/7-12口都配置为ACCESS口,并划入VLAN50
Ruijie(config-if-range)#switchport  mode access          //将G0/7-12口都配置为ACCESS口,用来连接财务终端的
Ruijie(config-if-range)#switchport  access vlan 50   //将与财务终端的互联的接口G0/7-12口划入VLAN 50
Ruijie(config-if-range)#exit



Ruijie(config)#interface  gigabitEthernet 0/13    //G0/13口是连接监控终端的,将G0/13口都配置为ACCESS口,并划入VLAN60
Ruijie(config-if)#switchport  mode access          //将G0/13口都配置为ACCESS口,用来连接监控终端
Ruijie(config-if)#switchport  access vlan 60   //将与监控终端互联的接口G0/13口划入VLAN 60
Ruijie(config-if)#exit



2.3)接入交换机与无线AP互联接口的配置,会因为无线AP是本地转发还是集中转发模式而有所区别:

2.3.1)本地转发,无线AP的接口(G0/14-20)配置为TRUNK接口,Native  VLAN为无线管理网段VLAN,对TRUNK进行VLAN裁剪,只允许无线AP管理VLAN及无线用户VLAN通过

Ruijie(config)#interface  range gigabitEthernet 0/14-20    //批量化配置接口,G0/14-20口是连接无线AP的
Ruijie(config-if-range)#switchport  mode trunk   //将与无线AP的接口(G0/14-20)配置为TRUNK接口
Ruijie(config-if-range)#switchport trunk native vlan 20   //将TRUNK的Native VLAN修改为无线管理网段VLAN  20
Ruijie(config-if-range)#switchport  trunk allowed vlan remove 1-19,21-29,31-4094
 //TRUNK默认允许VLAN  1-4094通过,对TRUNK进行修剪,只允许无线AP管理VLAN20及无线用户VLAN30通过
Ruijie(config-if-range)#exit



2.3.2)集中转发,无线AP的接口(G0/14-20)配置为ACCESS接口,ACCESS接口对应的VLAN为无线AP管理VLAN20

Ruijie(config)#interface  range gigabitEthernet 0/14-20    //批量化配置接口,G0/14-20口是连接无线AP的
Ruijie(config-if-range)#switchport  mode access   //将与无线AP的接口(G0/14-20)配置为ACCESS接口
Ruijie(config-if-range)#switchport  access vlan 20  //将与无线AP互联接口(G0/14-20)划入VLAN20
Ruijie(config-if-range)#exit



3)路由配置:接入交换机上配置默认路由,下一跳为核心交换机与接入交换机互连接口管理VLAN的地址(即核心交换机上SVI10的IP地址);

Ruijie(config)#ip  route 0.0.0.0 0.0.0.0 192.168.10.1       //配置默认路由,下一跳为出口网关设备与核心交换机互连接口的IP192.168.10.1



4)Telnet登录管理配置:接入交换机上配置Enable密码,同时配置VTY等让交换机可以被Telnet登录管理;

Ruijie(config)#enable  password ruijie             //配置Enable密码为ruijie
Ruijie(config)#line  vty 0 4
Ruijie(config-line)#password  ruijie              //配置Telnet密码为ruijie
Ruijie(config-line)#exit



5)保存配置

Ruijie(config)#exit
Ruijie#write
