总览

使用flowable自带的flowable-ui制作流程图
使用springboot开发流程使用的接口完成流程的业务功能

一、flowable-ui部署运行

flowable-6.6.0 运行官方demo

参考文档;

https://flowable.com/open-source/docs/bpmn/ch14-Applications/

1、从官网下载flowable-6.6.0 : https://github.com/flowable/flowable-engine/releases/download/flowable-6.6.0/flowable-6.6.0.zip

2、将压缩包中的 flowable-6.6.0warsflowable-ui.war 丢到Tomcat中跑起来

3、打开http://localhost:8080/flowable-ui 用账户;admin/test 登录

Spring-Boot-+-Flowable-快速实现工作流

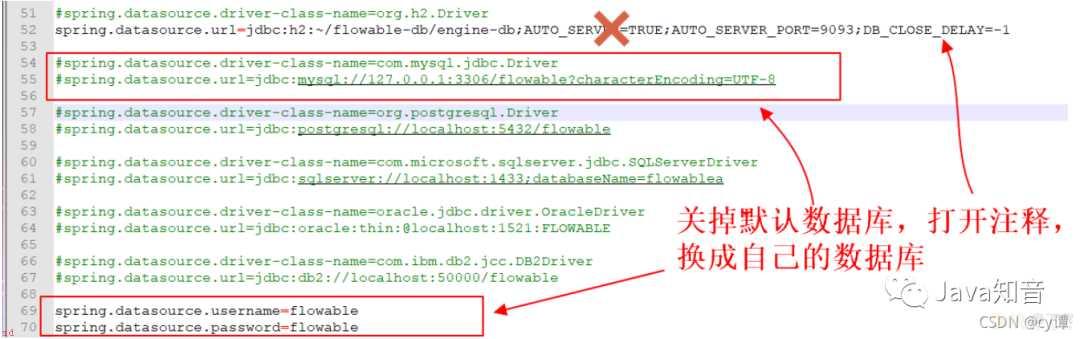

4、进入APP.MODELER创建流程;之后可以导出流程到项目中使用;或者配置apache-tomcat-9.0.37webappsflowable-uiWEB-INFclassesflowable-default.properties连接本地数据库

注意;需要将java驱动jar;mysql-connector-java-5.1.45.jar;复制到 apache-tomcat-9.0.37webappsflowable-restWEB-INFlib

这样创建的流程后端程序就能直接使用

二、绘制流程图

Boot

根据业务需要在 flowable-ui>APP.MODELER里面绘制流程图;示例如上图。先解释一些概念。

事件;event; 通常用于为流程生命周期中发生的事情建模;图里是【开始、结束】两个圈。
顺序流;sequence flow; 是流程中两个元素间的连接器。图里是【箭头线段】。
网关;gateway; 用于控制执行的流向。图里是【菱形;中间有X;】
用户任务;user task; 用于对需要人工执行的任务进行建模。图里是【矩形】。

简单的工作流大概就这些元素(还有很多这里就不扩展了)。下面描述一下工作流是如何流动的。

首先启动了工作流后;由【开始】节点自动流向【学生】节点;等待该任务执行。任务被分配的学生用户执行后流向【老师】节点;再次等待该任务执行。被分配的老师用户执行后流向【网关】;网关以此检查每个出口;流向符合条件的任务;比如这里老师执行任务时是同意;就流向【校长】节点;等待该任务执行。执行后跟老师类似;同意后就流向【结束】节点;整个流程到此结束。

绘图细节;

1、保留流程模型

Boot

2、顺序流可以设置流条件来限制流动;比如上面的网关出口就设置了条件

Spring

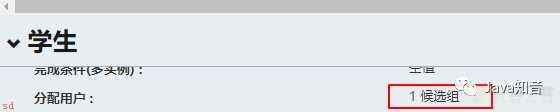

3、任务需要分配任务的执行用户;可以分配到候选组;也可以直接分配到候选人

Spring

最后导出工作流文件

Boot

文件内容

<?xml version=;1.0; encoding=;UTF-8;?>
<definitions xmlns=;http://www.omg.org/spec/BPMN/20100524/MODEL; xmlns:xsi=;http://www.w3.org/2001/XMLSchema-insmtece; xmlns:xsd=;http://www.w3.org/2001/XMLSchema; xmlns:flowable=;http://flowable.org/bpmn; xmlns:bpmndi=;http://www.omg.org/spec/BPMN/20100524/DI; xmlns:omgdc=;http://www.omg.org/spec/DD/20100524/DC; xmlns:omgdi=;http://www.omg.org/spec/DD/20100524/DI; typeLanguage=;http://www.w3.org/2001/XMLSchema; expressionLanguage=;http://www.w3.org/1999/XPath; targetNamespace=;http://www.flowable.org/processdef;>
  <process id=;leave_approval; name=;请假审批; isExecutable=;true;>
    <startEvent id=;start; name=;开始; flowable:initiator=;startuser; flowable:formFieldValidation=;true;></startEvent>
    <userTask id=;stu_task; name=;学生; flowable:candidateGroups=;stu_group; flowable:formFieldValidation=;true;></userTask>
    <sequenceFlow id=;flow1; sourceRef=;start; targetRef=;stu_task;></sequenceFlow>
    <userTask id=;te_task; name=;老师; flowable:candidateGroups=;te_group; flowable:formFieldValidation=;true;></userTask>
    <exclusiveGateway id=;getway1; name=;网关1;></exclusiveGateway>
    <userTask id=;mte_task; name=;校长; flowable:candidateGroups=;mte_group; flowable:formFieldValidation=;true;></userTask>
    <exclusiveGateway id=;getway2; name=;网关2;></exclusiveGateway>
    <endEvent id=;end; name=;结束;></endEvent>
    <sequenceFlow id=;flow1; name=;请假; sourceRef=;stu_task; targetRef=;te_task; skipExpression=;${command==;agree;};></sequenceFlow>
    <sequenceFlow id=;flow3_1; name=;同意; sourceRef=;getway1; targetRef=;mte_task;>
      <conditionExpression xsi:type=;tFormalExpression;><![CDATA[${command==;agree;}]]></conditionExpression>
    </sequenceFlow>
    <sequenceFlow id=;flow2; name=;审批; sourceRef=;te_task; targetRef=;getway1;></sequenceFlow>
    <sequenceFlow id=;flow3_2; name=;拒绝; sourceRef=;getway1; targetRef=;stu_task;>
      <conditionExpression xsi:type=;tFormalExpression;><![CDATA[${command==;refuse;}]]></conditionExpression>
    </sequenceFlow>
    <sequenceFlow id=;flow4; name=;审批; sourceRef=;mte_task; targetRef=;getway2;></sequenceFlow>
    <sequenceFlow id=;flow4_1; name=;同意; sourceRef=;getway2; targetRef=;end; skipExpression=;${command==;free;};>
      <conditionExpression xsi:type=;tFormalExpression;><![CDATA[${command==;agree;}]]></conditionExpression>
    </sequenceFlow>
    <sequenceFlow id=;flow4_2; name=;拒绝; sourceRef=;getway2; targetRef=;stu_task;>
      <conditionExpression xsi:type=;tFormalExpression;><![CDATA[${command==;refuse;}]]></conditionExpression>
    </sequenceFlow>
  </process>
  <bpmndi:BPMNDiagram id=;BPMNDiagram_leave_approval;>
    这里先省略
  </bpmndi:BPMNDiagram>
</definitions>

4、bpmn文件导入

如果需要;可以把这个流程文件下载下来;直接导入使用

Spring

三、后台项目搭建

后台项目基于jdk8;使用springboot框架

spring 版本

<parent>
    <groupId>org.springFramework.boot</groupId>
    <artifactId>spring-boot-starter-parent</artifactId>
    <version>2.3.0.RELEASE</version>
    <relativePath/> <!-- lookup parent from repository -->
</parent>

项目依赖pom.xml

<dependency>
    <groupId>org.flowable</groupId>
    <artifactId>flowable-spring-boot-starter</artifactId>
    <version>6.6.0</version>
</dependency>
<dependency>
    <groupId>mysql</groupId>
    <artifactId>mysql-connector-java</artifactId>
    <version>5.1.45</version>
</dependency>

项目配置application.yml

spring:
  datasource:
    url: jdbc:mysql://localhost:3306/flowable?useSSL=false&characterEncoding=UTF-8&serverTimezone=GMT%2B8
    driver-class-name: com.mysql.jdbc.Driver
    username: root
    password: 123456

四、数据库

1、Flowable的所有数据库表都以ACT_开头。第二部分是说明表用途的两字符标示符。服务API的命名也大略符合这个规则。

2、ACT_RE_: ;RE’代表repository。带有这个前缀的表包含“静态”信息;例如流程定义与流程资源;图片、规则等;。

3、ACT_RU_: ;RU’代表runtime。这些表存储运行时信息;例如流程实例;process instance;、用户任务;user task;、变量;variable;、作业;job;等。Flowable只在流程实例运行中保存运行时数据;并在流程实例结束时删除记录。这样保证运行时表小和快。

4、ACT_HI_: ;HI’代表history。这些表存储历史数据;例如已完成的流程实例、变量、任务等。

5、ACT_GE_: 通用数据。在多处使用。

1;通用数据表;2个;

act_ge_bytearray;二进制数据表;如流程定义、流程模板、流程图的字节流文件;
act_ge_property;属性数据表;不常用;;

2;历史表;8个;HistoryService接口操作的表;

act_hi_actinst;历史节点表;存放流程实例运转的各个节点信息;包含开始、结束等非任务节点;;
act_hi_attachment;历史附件表;存放历史节点上传的附件信息;不常用;;
act_hi_comment;历史意见表;
act_hi_detail;历史详情表;存储节点运转的一些信息;不常用;;
act_hi_identitylink;历史流程人员表;存储流程各节点候选、办理人员信息;常用于查询某人或部门的已办任务;
act_hi_procinst;历史流程实例表;存储流程实例历史数据;包含正在运行的流程实例;;
act_hi_taskinst;历史流程任务表;存储历史任务节点;
act_hi_varinst;流程历史变量表;存储流程历史节点的变量信息;

3;用户相关表;4个;IdentityService接口操作的表;

act_id_group;用户组信息表;对应节点选定候选组信息;
act_id_info;用户扩展信息表;存储用户扩展信息;
act_id_membership;用户与用户组关系表;
act_id_user;用户信息表;对应节点选定办理人或候选人信息;

4;流程定义、流程模板相关表;3个;RepositoryService接口操作的表;

act_re_deployment;部属信息表;存储流程定义、模板部署信息;
act_re_procdef;流程定义信息表;存储流程定义相关描述信息;但其真正内容存储在act_ge_bytearray表中;以字节形式存储;
act_re_model;流程模板信息表;存储流程模板相关描述信息;但其真正内容存储在act_ge_bytearray表中;以字节形式存储;

5;流程运行时表;6个;RuntimeService接口操作的表;

act_ru_task;运行时流程任务节点表;存储运行中流程的任务节点信息;重要;常用于查询人员或部门的待办任务时使用;
act_ru_event_subscr;监听信息表;不常用;
act_ru_execution;运行时流程执行实例表;记录运行中流程运行的各个分支信息;当没有子流程时;其数据与act_ru_task表数据是一一对应的;;
act_ru_identitylink;运行时流程人员表;重要;常用于查询人员或部门的待办任务时使用;
act_ru_job;运行时定时任务数据表;存储流程的定时任务信息;
act_ru_variable;运行时流程变量数据表;存储运行中的流程各节点的变量信息;

五、流程引擎API与服务

引擎API是与Flowable交互的最常用手段。总入口点是ProcessEngine。

Boot

1、RepositoryService很可能是使用Flowable引擎要用的第一个服务。这个服务提供了管理与控制部署(deployments)与流程定义(process definitions)的操作。管理静态信息;

2、RuntimeService用于启动流程定义的新流程实例。

3、IdentityService很简单。它用于管理;创建;更新;删除;查询……;组与用户。

4、FormService是可选服务。也就是说Flowable没有它也能很好地运行;而不必牺牲任何功能。

5、HistoryService暴露Flowable引擎收集的所有历史数据。要提供查询历史数据的能力。

6、ManagementService通常在用Flowable编写用户应用时不需要使用。它可以读取数据库表与表原始数据的信息;也提供了对作业(job)的查询与管理操作。

7、DynamicBpmnService可用于修改流程定义中的部分内容;而不需要重新部署它。例如可以修改流程定义中一个用户任务的办理人设置;或者修改一个服务任务中的类名。

接下来使用之前的请假流程图;上代码

代码

import lombok.extern.slf4j.Slf4j;
import org.flowable.engine.HistoryService;
import org.flowable.engine.RepositoryService;
import org.flowable.engine.RuntimeService;
import org.flowable.engine.history.HistoricProcessInstance;
import org.flowable.engine.repository.Deployment;
import org.flowable.engine.repository.ProcessDefinition;
import org.flowable.engine.runtime.Execution;
import org.flowable.engine.runtime.ProcessInstance;
import org.flowable.idm.api.Group;
import org.flowable.idm.api.User;
import org.flowable.task.api.Task;
import org.flowable.task.api.history.HistoricTaskInstance;
import org.springframework.beans.factory.annotation.Autowired;

import java.io.File;
import java.io.FileInputStream;
import java.io.FileNotFoundException;
import java.util.HashMap;
import java.util.List;
import java.util.Map;
import java.util.zip.ZipInputStream;

/**
 * TestFlowable
 *
 * ;Author
 * ;Date: 2021/10/17 23:35
 * ;Version 1.0
 */
;Slf4j
public class TestFlowable {

    ;Autowired
    private RepositoryService repositoryService;

    ;Autowired
    private RuntimeService runtimeService;

    ;Autowired
    private HistoryService historyService;

    ;Autowired
    private org.flowable.engine.TaskService taskService;

    ;Autowired
    private org.flowable.engine.IdentityService identityService;

    public void createDeploymentZip() {

        /*
         * ;Date: 2021/10/17 23:38
         * Step 1: 部署xml;压缩到zip形式;直接xml需要配置相对路径;麻烦;暂不用;
         */
        try {
            File zipTemp = new File(;f:/leave_approval.bpmn20.zip;);
            ZipInputStream zipInputStream = new ZipInputStream(new FileInputStream(zipTemp));
            Deployment deployment = repositoryService
                    .createDeployment()
                    .addZipInputStream(zipInputStream)
                    .deploy();
            log.info(;部署成功:{};, deployment.getId());
        } catch (FileNotFoundException e) {
            e.printStackTrace();
        }

        /*
         * ;Date: 2021/10/17 23:40
         * Step 2: 查询部署的流程定义
         */
        List<ProcessDefinition> list = repositoryService.createProcessDefinitionQuery().processDefinitionKey(;leave_approval;).list();
        List<ProcessDefinition> pages = repositoryService.createProcessDefinitionQuery().processDefinitionKey(;leave_approval;).listPage(1, 30);

        /*
         * ;Date: 2021/10/17 23:40
         * Step 3: 启动流程;创建实例
         */
        String processDefinitionKey = ;leave_approval;;//流程定义的key,对应请假的流程图
        String businessKey = ;schoolleave;;//业务代码;根据自己的业务用
        Map<String, Object> variablesDefinition = new HashMap<>();//流程变量;可以自定义扩充
        ProcessInstance processInstance = runtimeService.startProcessInstanceByKey(processDefinitionKey, businessKey, variablesDefinition);
        log.info(;启动成功:{};, processInstance.getId());

        /*
         * ;Date: 2021/10/17 23:40
         * Step 4: 查询指定流程所有启动的实例列表
         * 列表;或 分页 删除
         */
        List<Execution> executions = runtimeService.createExecutionQuery().processDefinitionKey(;leave_approval;).list();
        List<Execution> executionPages = runtimeService.createExecutionQuery().processDefinitionKey(;leave_approval;).listPage(1, 30);
//        runtimeService.deleteProcessInstance(processInstanceId, deleteReason); //删除实例

        /*
         * ;Date: 2021/10/17 23:40
         * Step 5: 学生查询可以操作的任务,并完成任务
         */
        String candidateGroup = ;stu_group;; //候选组 xml文件里面的 flowable:candidateGroups=;stu_group;
        List<Task> taskList = taskService.createTaskQuery().taskCandidateGroup(candidateGroup).orderByTaskCreateTime().desc().list();
        for (Task task : taskList) {
            // 申领任务
            taskService.claim(task.getId(), ;my;);
            // 完成
            taskService.complete(task.getId());
        }

        /*
         * ;Date: 2021/10/17 23:40
         * Step 6: 老师查询可以操作的任务,并完成任务
         */
        String candidateGroupTe = ;te_group;; //候选组 xml文件里面的 flowable:candidateGroups=;te_group;
        List<Task> taskListTe = taskService.createTaskQuery().taskCandidateGroup(candidateGroupTe).orderByTaskCreateTime().desc().list();
        for (Task task : taskListTe) {
            // 申领任务
            taskService.claim(task.getId(), ;myte;);
            // 完成
            Map<String, Object> variables = new HashMap<>();
            variables.put(;command;,;agree;); //携带变量;用于网关流程的条件判定;这里的条件是同意
            taskService.complete(task.getId(), variables);
        }

        /*
         * ;Date: 2021/10/18 0:17
         * Step 7: 历史查询;因为一旦流程执行完毕;活动的数据都会被清空;上面查询的接口都查不到数据;但是提供历史查询接口
         */
        // 历史流程实例
        List<HistoricProcessInstance> historicProcessList = historyService.createHistoricProcessInstanceQuery().processDefinitionKey(;leave_approval;).list();
        // 历史任务
        List<HistoricTaskInstance> historicTaskList = historyService.createHistoricTaskInstanceQuery().processDefinitionKey(;leave_approval;).list();
        // 实例历史变量 , 任务历史变量
        // historyService.createHistoricVariableInstanceQuery().processInstanceId(processInstanceId);
        // historyService.createHistoricVariableInstanceQuery().taskId(taskId);

        // *****************************************************分隔符********************************************************************
        // *****************************************************分隔符********************************************************************
        // 可能还需要的API
        // 移动任务;人为跳转任务
        // runtimeService.createChangeActivityStateBuilder().processInstanceId(processInstanceId)
        //       .moveActivityIdTo(currentActivityTaskId, newActivityTaskId).changeState();

        // 如果在数据库配置了分组和用户;还会用到
        List<User> users = identityService.createUserQuery().list();    //用户查询;用户id对应xml 里面配置的用户
        List<Group> groups = identityService.createGroupQuery().list(); //分组查询;分组id对应xml 里面配置的分组 如 stu_group;te_group 在表里是id的值

        // 另外;每个查询后面都可以拼条件;内置恁多查询;包括模糊查询;大小比较都有
    }
}
